Neues in Alibre Design v28.1
1. Juli 2025
1. Juli 2025
Alibre Design v28.1
Neue Funktionen, Verbesserungen und Bugfixes: 47
Enthalten in Alibre Design EXP / PRO / Atom3D

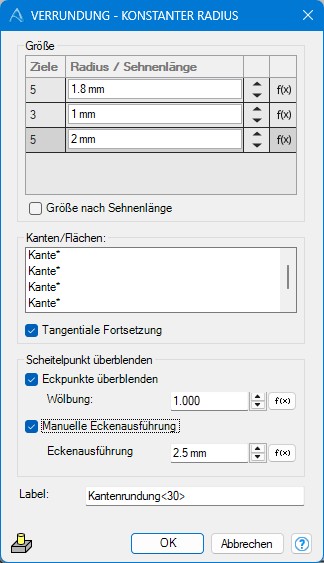

Überarbeitung der 3D-Rundungen
Eine neue Verrundungsfunktion ermöglicht die Erstellung mehrerer Verrundungen innerhalb desselben Verrundungsfeatures und bietet neue Optionen für Rücksprung und Bauchungsfaktor. Ein neuer Verrundungstyp definiert eine Verrundung über die Sehnenlänge statt über den Radius.

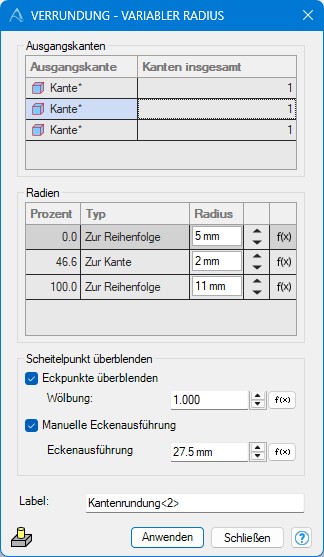

Erweiterung von Rundungen mit variablem Radius
Ein völlig neuer Ansatz für Verrundungen mit variablem Radius ermöglicht eine beliebige Kontrolle über die Anzahl und Position der Radiusänderungen in einer Kantenreihe.

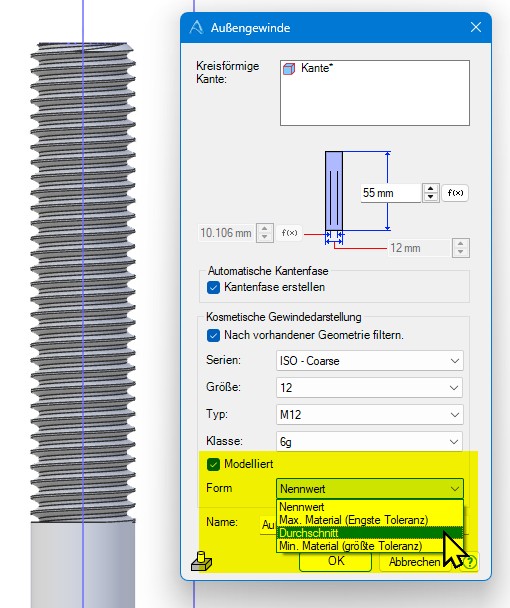

3D-Gewinde
Da höchstwahrscheinlich alle zusammen Teile mit echten 3D-Gewinden drucken wollen, wurden die Werkzeuge für Bohrungen und Aussengewinde zu Alibre EXP / PRO und Atom3D hinzugefügt. ❤️
Wenn Sie in den Werkzeugen für Bohrungen und Aussengewinde auf das Kontrollkästchen Modelliert klicken, wird ein genaues, normgerechtes 3D-Modell der realen Gewinde erstellt. Bewegen Sie sich mit dem Dropdown-Menü Form innerhalb der Toleranzbereiche der Normen oder wählen Sie die Darstellung der Nenngrösse. Der Gewindetabelle wurden weitere Gewinde hinzugefügt.
Bug-Fix: Aussengewinde
Das Aussengewindewerkzeug kann die Grösse der ausgewählten Kante fehlinterpretieren, wenn die Modelleinheiten in einigen Fällen von cm abweichen.
Bug-Fix: Gewindetextur
Die Gewindetextur wird in einigen Fällen nicht für die Bohrungen angezeigt.
Enthalten in Alibre Design EXP / PRO / Atom3D
Nicht gespeicherte Teile im Design Explorer umbenennen
Wenn Sie kontextbezogen entwerfen, können Sie neue Komponenten jetzt direkt im Design Explorer umbenennen, während Sie sie erstellen, anstatt dies während des Speicherns der Baugruppe tun zu müssen, wo es schwierig sein kann, herauszufinden, welches Teil welches ist.
Warnmeldung beim Löschen von Baugruppen
Manchmal klicken Benutzer bei Baugruppenordnern auf "Löschen" statt auf "Auflösen". Dadurch werden auch die Modelle in der Gruppe gelöscht. Eine Warnmeldung bestätigt nun diese Aktion.
Bug-Fix: Design Explorer (DE)Aktualisierungsprobleme im Zusammenhang mit Abhängigkeiten
In einigen Fällen wurden einige Constraint-Knoten im DE nicht richtig aktualisiert.
Bug-Fix: Grösse und Speicherort des Inventor-Imports
Einige importierte Inventor-Teile werden in Alibre Design um 1/10 skaliert und Baugruppen werden mit Teilen an der falschen Position geliefert.
Enthalten in Alibre Design EXP / PRO / Atom3D

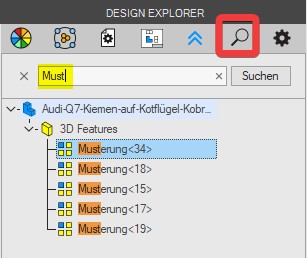

Suchen im Design Explorer
Ein völlig neuer Ansatz für Verrundungen mit variablem Radius ermöglicht eine beliebige Kontrolle über die Anzahl und Position der Radiusänderungen in einer Kantenreihe.
Konfigurationen neu sortieren
Die Reihenfolge von Konfigurationen mittels Drag&Drop im Design Explorer (DE) verschieben, um so eine bessere Verwaltung zu ermöglichen.
Schnelles Umbenennen im Design Explorer
Klicken Sie auf ein Objekt im Design Explorer, warten Sie einen Sekundenbruchteil und klicken Sie erneut, um den Umbenennungsmodus zu aktivieren.
Dieses Verhalten ist unter Windows standardisiert. Jedoch war es im Design Explorer, bis jetzt, nur über die rechte Maustaste möglich eine Datei umzubenennen.
Ab v28.1 ist das standardisierte verfahren nun auch im Design Explorer von Alibre möglich. Man ist einfach viel schneller so!

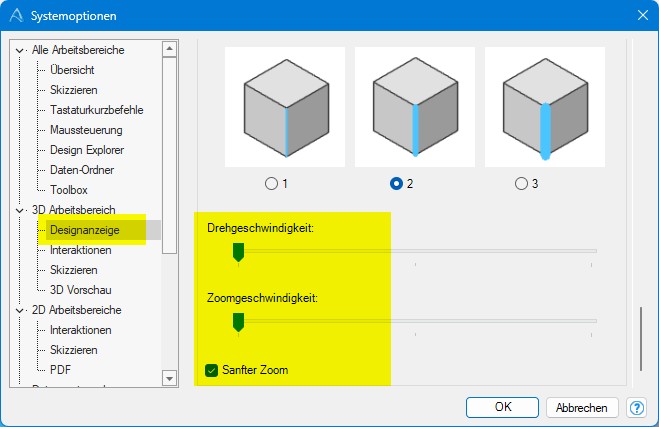

Langsamere, sanftere, anpassbare Modellrotation
Die Rotation von 3D-Modellen ist jetzt butterweich und kann in den Systemoptionen angepasst werden.
Präzisions-Drehmodus
Wenn Sie ein Modell heranzoomen und drehen, um die perfekte Ansicht für die Auswahl zu erhalten, kann es leicht vom Bildschirm verschwinden. Halten Sie jetzt die Leertaste während der Modelldrehung gedrückt, um die Drehung stark zu verlangsamen und das Gewünschte im Blick zu behalten.
Sanfter Mausrad-Zoom, anpassbar
Diese Einstellung macht das Zoomen angenehmer, und Sie können die Zoomgeschwindigkeit in den Systemoptionen anpassen. (Siehe Screenshot oben)

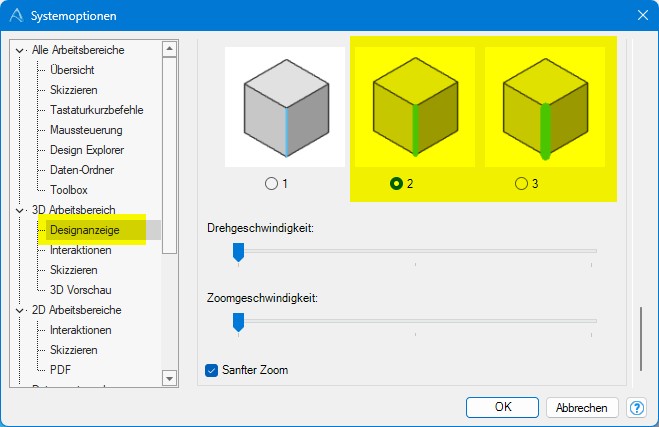

Anpassbare Dicke der Rollover-Hervorhebung
Auf Bildschirmen mit hoher DPI ist es jetzt viel einfacher zu erkennen, wann ein Modellrand hervorgehoben ist. Die Standarddicke des Rollover-Randes wurde erhöht und ist jetzt in den Systemoptionen anpassbar.
Bugfix: Globale Parameter-Updates können Funktionsfarben zerstören
Feature-Farben werden nun korrekt beibehalten, wenn ein Teil von globalen Parametern gesteuert wird, die geändert wurden.
Bugfix: GetTopmostSessiono() API crash
GetTopmostSession() api can sometimes crash application when called from a process external to Alibre Design.
Bugfix: Unterstützung von Echtzeit-Bemassungsgleichungen
Echtzeit-Bemassungen unterstützten in einigen Fällen Gleichungen nicht richtig, z. B. bei der Eingabe von Gleichungen in die 2 Felder bei der Definition eines Rechtecks.
Bugfix: Export von Helix
Einige Teile mit schraubenförmigen Aussengewinden lassen sich nicht korrekt in STEP 242 und Parasolid exportieren.
Bugfix: 3D PDF-Flächenfarbe
Die Farbe von Merkmalen und Flächen wird in der 3D-PDF-Datei falsch angezeigt, obwohl ihre Anzeige in der Baugruppe ausgeschaltet wurde.
Bugfix: Exportieren mit elliptischem Querschnitt
Flächen fehlen im exportierten STEP 242 für Teile mit elliptischem Querschnitt
Bugfix: Exportieren nach STEP242
Seltsame Artefakte nach dem Export bestimmter Teile in STEP 242. Ausserdem können Flächen, die durch Sweeping-Querschnitte entlang eines gekrümmten Profils erstellt wurden, fehlen.
Bugfix: Teilefarbe für Parasolid-Import
Die Farbe eines Teils in einer Parasolid-Datei wird nach dem Importieren in AD nicht korrekt angezeigt.
Enthalten in Alibre Design EXP / PRO / Atom3D
Visualisierung des Massenschwerpunkts
Hinzufügen der Visualisierung des Massenschwerpunkts und der Möglichkeit, diesen in 2D-Zeichnungen zu bemassen
Spiegeln des Bezugszielsymbols um eine Kante
Möglichkeit, das Bezugspunktsymbol in 2D-Zeichnungen um eine ausgewählte Kante zu drehen.
Anpassbare Schulterlinien
Sie können die Länge der Schulter einer Führungslinie für Stücklistenaufrufe und Anmerkungen, die Optionen für gebogene Führungslinien haben, anpassen.
Bemassungs Präfix und Suffix Felder vergrössert
Die Eingabefelder für Präfix und Suffix im Popup-Fenster für Dimensionen wurden vergrössert, damit der Text besser zu erkennen ist.
Bugfix: Konfigurationsfeld wird korrekt aktualisiert
In früheren Versionen können Sie die in einer Zeichnung verwendete aktive Konfiguration ändern.
Wenn die Zeichnungsvorlage ein Feld für den Konfigurationsnamen enthielt, wurde es bei dieser Änderung nicht korrekt aktualisiert.
Bugfix: Zeichnung Status speichern
Wenn Sie beim Bearbeiten einer Anmerkung den Bearbeitungsdialog abbrechen, kann die Schaltfläche Speichern in bestimmten Arbeitsabläufen deaktiviert werden, selbst wenn die Zeichnung noch andere ungespeicherte Änderungen enthielt.
Bugfix: Absturz bei ungültigem Blechteil
Das Erstellen einer Zeichnung von bestimmten Arten von ungültigen Blechteilen konnten die Anwendung zum Absturz bringen.
Bugfix: Biegelasche an Skizze
Die Umkehrung der Biegerichtung der Skizzenbiegung konnte die Anwendung in einigen Fällen zum Einfrieren bringen.
Gilt nur für Kunden mit PDM-Modul.
Eine Version in eine Revision umwandeln
Es wurde die Möglichkeit hinzugefügt, eine Version zu einer Revision zu machen.
Purge Version
Es wurde die Möglichkeit hinzugefügt, eine Version zu löschen, um sie dauerhaft aus der Versionshistorie eines Objekts zu entfernen.
Benutzerdefinierte Spaltenpersistenz
Benutzerdefinierte Spalten und Positionen bleiben jetzt erhalten.
Version Kommentar beim Checkin
Es wurde die Möglichkeit hinzugefügt, beim Einchecken einer Datei in den PDM einen 'Versionskommentar' zu setzen.
"Wo verwendet" für Versionen
"Wo verwendet" unterstützt jetzt die versionsspezifische Suche.
Domänennamen für Benutzernamen
Im Dialogfeld "Safe auswählen" wird im Dropdown-Menü "Vorherige Verbindung" nun der Domänenname angezeigt, der mit dem Benutzernamen
Wo beim Löschen verwendet
Teile, die von anderen Dateien beansprucht werden, können nicht gelöscht werden. Jetzt können Sie im Dialogfeld „Löschen“ nach solchen Dateien suchen.
Bugfix: Hinzufügen von On-The-Fly-Eigenschaften
Es ist nicht möglich, im PDM-Browser dynamisch Eigenschaftswerte für eine Eigenschaft in einem bestimmten Benutzer-Workflow hinzuzufügen.
Bugfix: Falsches Teil geöffnet
Der PDM Browser öffnete in manchen Situationen ein falsches Teil für einen Benutzer, wenn dieses Teil kürzlich von einem anderen Benutzer geändert wurde.
Bugfix: Berechtigungsnachweise
Ein Problem mit der Anmeldung in einem Multi-Server-Setup wurde behoben.
Bugfix: Server Manager Sprache
Das Menü des PDM Server Managers in der Windows Systemablage reagiert nicht auf neue Spracheinstellungen.
Bugfix: PDM für bestimmte Befehle durchsuchen
Einige 2D- Skizzen- und Flächenbearbeitungsbefehle erlauben es dem Benutzer nicht, PDM Safe zu durchsuchen, um eine Datei auszuwählen.
Bugfix: Verzögerung beim Umbenennen
Ungewöhnlich lange Wartezeit beim Versuch, ein Teil im PDM-Browser umzubenennen, wenn der Benutzer viele lokal geänderte Dateien hat.
Bugfix: Eigenschaftswerte mit ":" Zeichen
Eigenschaftswerte, die das Zeichen ':' enthalten, gingen verloren, wenn die Datei in Alibre PDM eingecheckt wird.
Bugfix: Warte Cursor
Mehrere Werkzeuge, die vom PDM-Browser aus aufgerufen wurden, zeigen keinen Wartecursor an, der in manchen Situationen erforderlich ist.
SP1
Behobene Probleme und Erweiterungen:
Fehlerbehebung bei der Teilemodellierung
3D-Entwurfswinkelparametrisierung
Allgemeine Fehlerbehebung
Zeichnung Fehlerbehebung
PDM-Fehlerbehebung
Gilt nur für Kunden mit PDM-Modul.
