Vereinfachen Sie die Konstruktion mit der TechBox für gängige Teile- und Komponentenmodelle, die Ihnen helfen, den Konstruktionsprozess zu beschleunigen, Zeit und Entwicklungskosten zu sparen und die Produktivität zu steigern.

TechBox Übersicht

Die TechBox ist eine neue Komponentensammlung bestehend aus Add-Ons, Bauteilbibliotheken, Python-Skripts etc. Diese Komponenten können "so wie sie sind"  eingesetzt werden oder an Ihre unternehmensspezifischen Standards angepasst werden.

Die TechBox beinhaltet folgende Programme für Alibre Design:
• Komplettes AutoCAD-ähnliches 2D CAD-Programm mit XREF, DWG und DXF-Unterstützung
• Zeichnungsverwaltung ZDB, damit Sie Ihre Zeichnungen blitzschnell wieder finden.
• Schraubenverbindungsmodul erzeugt Schraube-Scheibe-Scheibe-Mutter auf Klemmlänge.
• FEM/FEA Finite Element Berechnung.
• ADraft ist ein portables 2D CAD-Programm zur Bearbeitung von DWG- und DXF-Dateien.
• BildToDXF macht aus Bildern DXF-Dateien welche in Alibre eingelesen werden können.

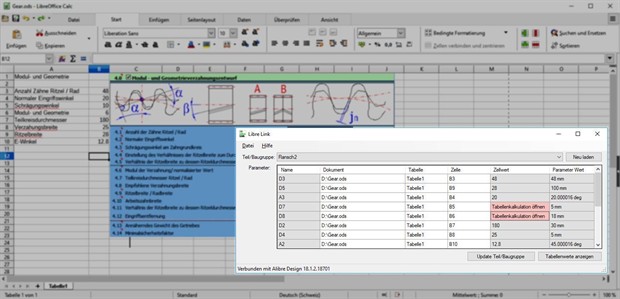

• LibreLink verknüpft die Massparameter eines Bauteils oder Baugruppe mit LibreOffice.
• Sowie diverse Python-Scripts zur Vereinfachung von Standardaufgaben.
Im Shop bestellen...
INFO:
Für alle Wartungsnehmer mit einem Wartungszyklus bis in das Jahr 2026 ist die TechBox kostenlos! Bei Interesse bitte bei uns melden. Wir schicken Ihnen gerne das Download-Passwort zu.

TechBox Übersicht:

TOP und NEU !!! 2D-CAD für DWG- und DXF-Dateien inkl. XREF

Das neue 2D CAD-Programm ist eine komplette und leistungsstarke AutoCAD®-Alternative, die volle DWG-Kompatibilität und hervorragende 64-Bit-Leistung bietet. Es hat eine sehr ähnliche Umgebung wie in  AutoCAD® mit voller Unterstützung für alle AutoCAD®-Befehle, -Menüs, -Skripte, -Stile, -Muster usw. Der Dateiaustausch zwischen anderen CAD-Programmen funktioniert nach Industriestandard, inklusive DWG-/DXF-Filter für das Zusammenarbeiten mit AutoCAD®. Für alle unsere Wartungsnehmer kostenlos verfügbar. Gültig für unrabattierte EXP-Kaufversionen.

Mehr Lesen...

Download...

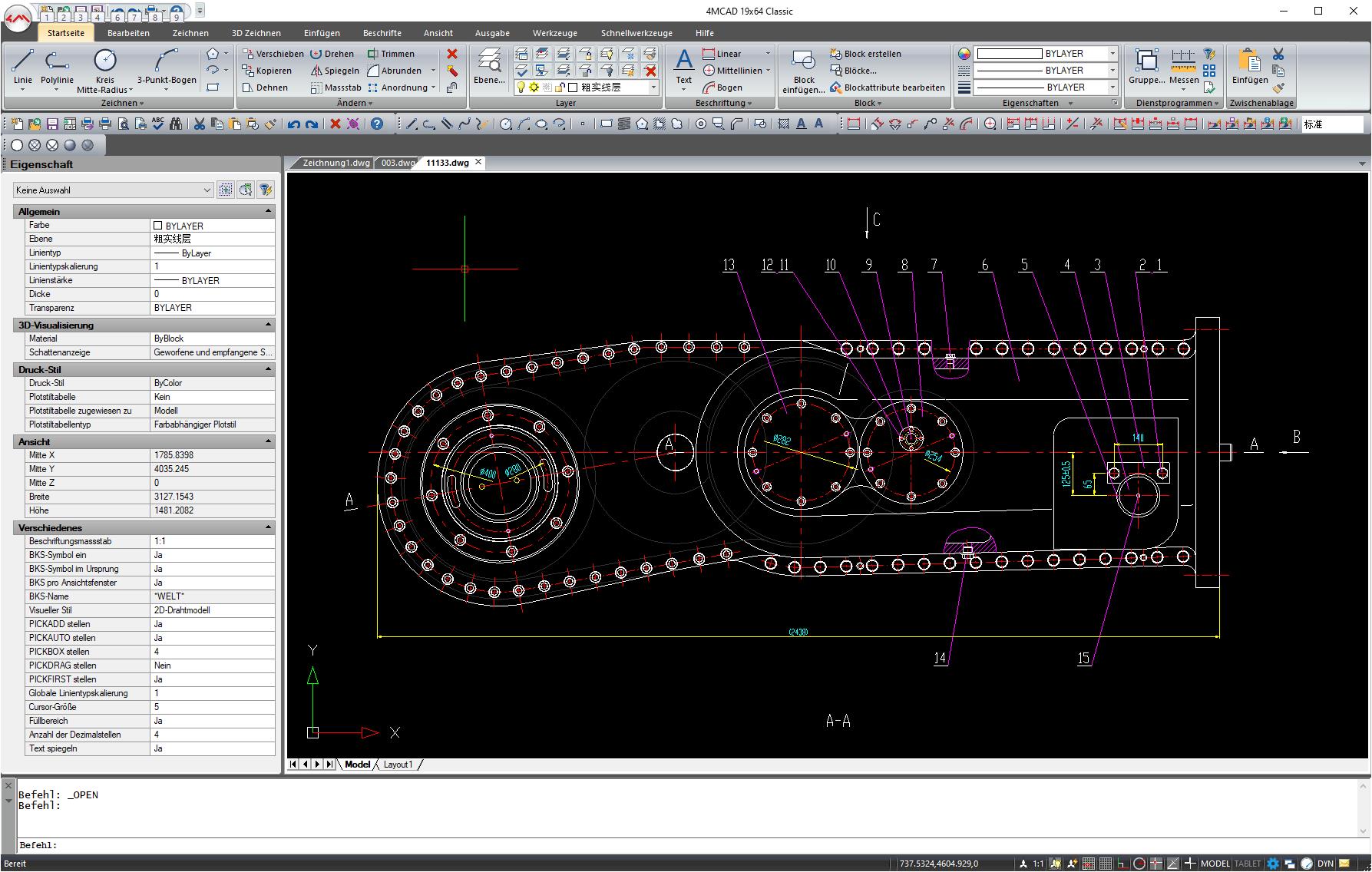

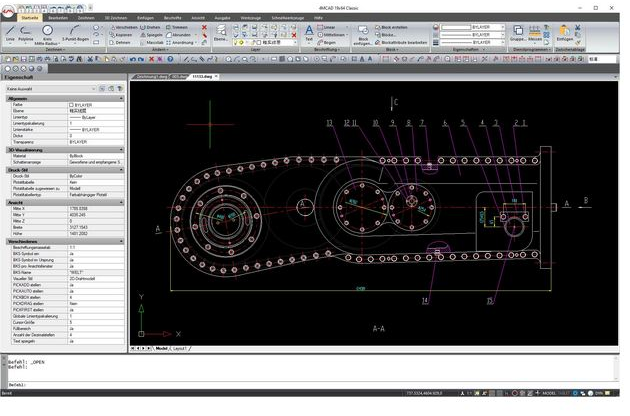

2D-CAD für DWG- und DXF-Dateien inkl. XREF

ZDB PDM DMS Zeichnungsdatenbank

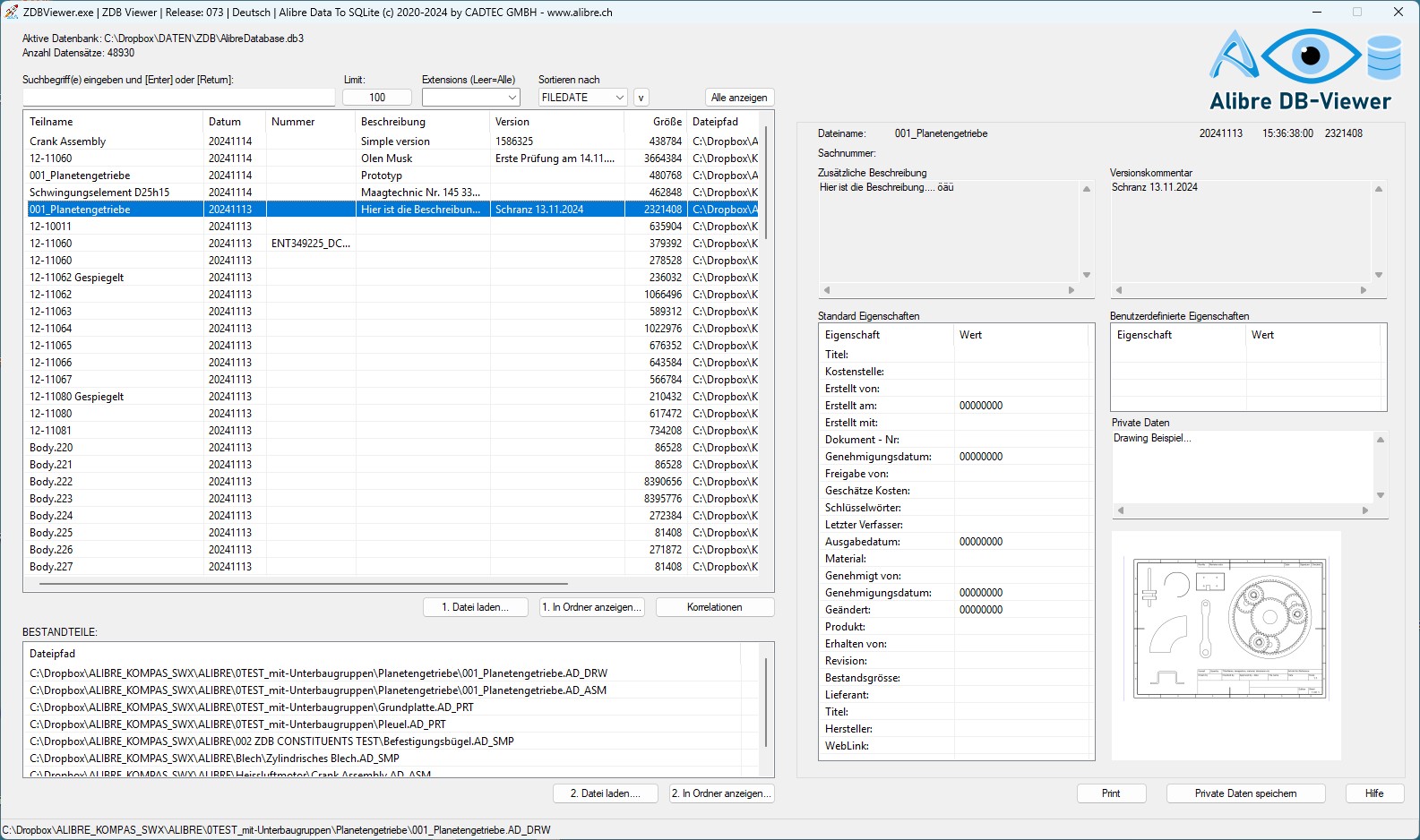

ZDB für Alibre Design ist ein schnelles PDB DMS als Zeichnungsdatenbank für Alibre Design. Die Zeichnungsverwaltung ist portabel und läuft sogar auf einem USB-Stick.

Mit ZDB für Alibre Design importieren Sie alle Informationen aus Ihrem Zeichnungsbestand in eine superschnelle SQLite-Datenbank. Es können einzelne Alibre-Dateien oder Verzeichnise mit Unterverzeichnissen, vollautomatisch eingelesen werden. Zudem werden alle festen sowie alle frei definierbaren Datenfelder berücksichtigt und sauber in die Datenbank importiert. Dadurch haben Sie die Möglichkeit nach allen Inhalten innerhalb der Alibre-Dateien suchen zu können.

Zusätzlich wurde die Funktion "Wo verwendet" implementiert mit der Sie alle Alibre-Dateien finden wo ein bestimmtes Bauteil verbaut wurde oder schon eine 2D-Zeichnung davon existiert.

Mit dem integrierten Correaltions-Modul fügen Sie beliebige weitere Dateien wie PDF- oder Word-Dokumente zu einem Projekt hinzu, so dass Sie einen guten Überblick und Dokumentensammlung Ihres Projektes haben.

WICHTIG: Sie brauchen keine Exit-Strategie!
Ein grosser Vorteil ist, dass Sie nicht dazu gezwungen werden, Ihre gewohnte Ordnerstruktur in eine flache DMS-Datenbank-Struktur importieren zu müssen wo es systembedingt keine Ordnerstruktur mehr gibt. Sie können alles so belassen wie es ist. Die ZDB-Zeichnungsdatenbank scannt in regemässigen Abständen alle Alibre-Dateien auf der Festplatte oder auf einem Server / NAS und aktualisiert vollautomatisch den Datenbestand. Dabei werden gelöschte sowie geänderte oder neu hinzugekommene Dateien in die Datenbank eingepflegt bzw. gelöscht. Die Aktualisierung der Datenbank läuft mit einer minimalen Systembelastung von 3-5% Prozessorlast im Hintergrund ab, ohne das Sie davon etwas bemerken.

Mehr Lesen...

Download...

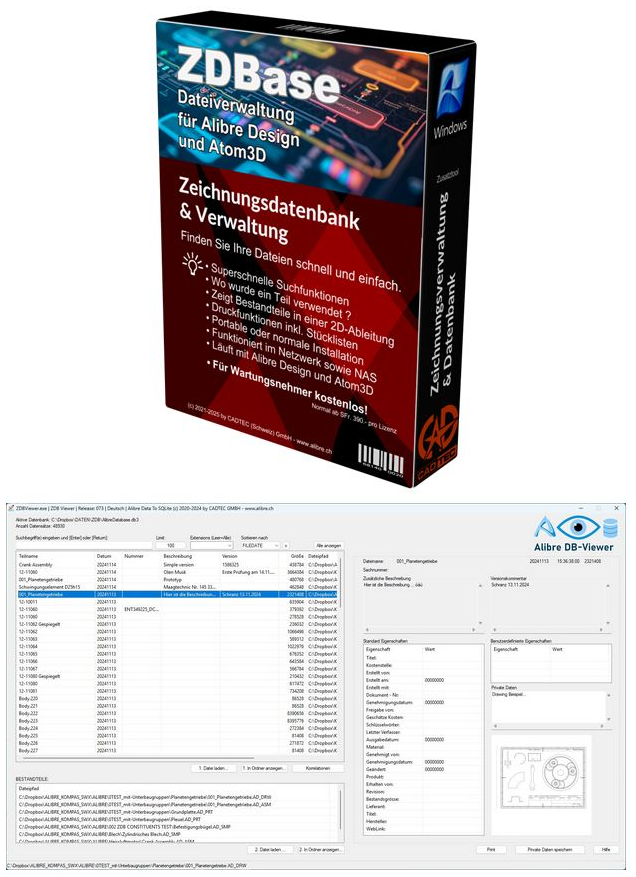

ZDB-Zeichnungsdatenbank für Alibre Design und Atom3D
ZDBImport.exe importiert alle Datanbank-Informationen von Alibre-Files

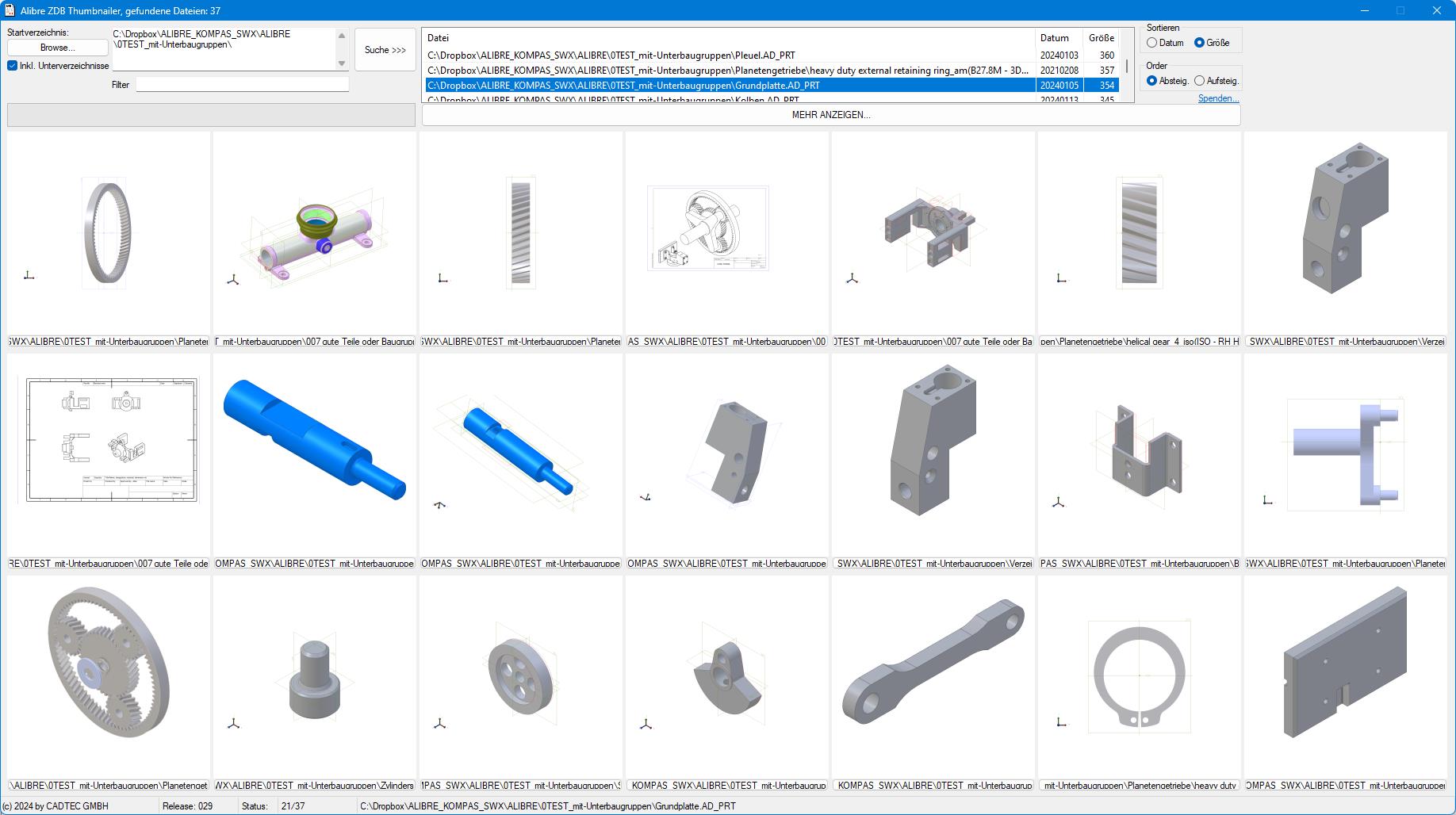

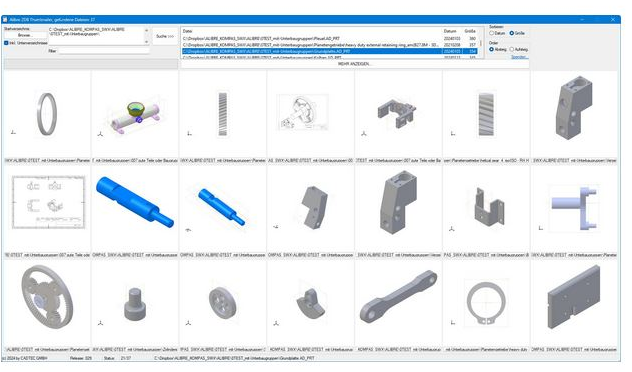

Tumbnail Exporter (für ZDB PDM)

Von allen Alibre Parts und Baugruppen ein aktuelles Thumbnail als PNG-Datei ausgeben. Es werden alle Dateien, ab einem bestimmten Verzeichnis, automatisch eingelesen. Die Thumbnails werden in einem beliebigen Verzeichnis erstellt.

Das wird speziell für das ZDB PDM benutzt, um eine Voransicht der Dateien zu erzeugen.

Nebeneffekt: Es werden alle defekte Dateien gefunden.

Mehr Lesen...

Download...
Alibre Design Thumbnail Exporter

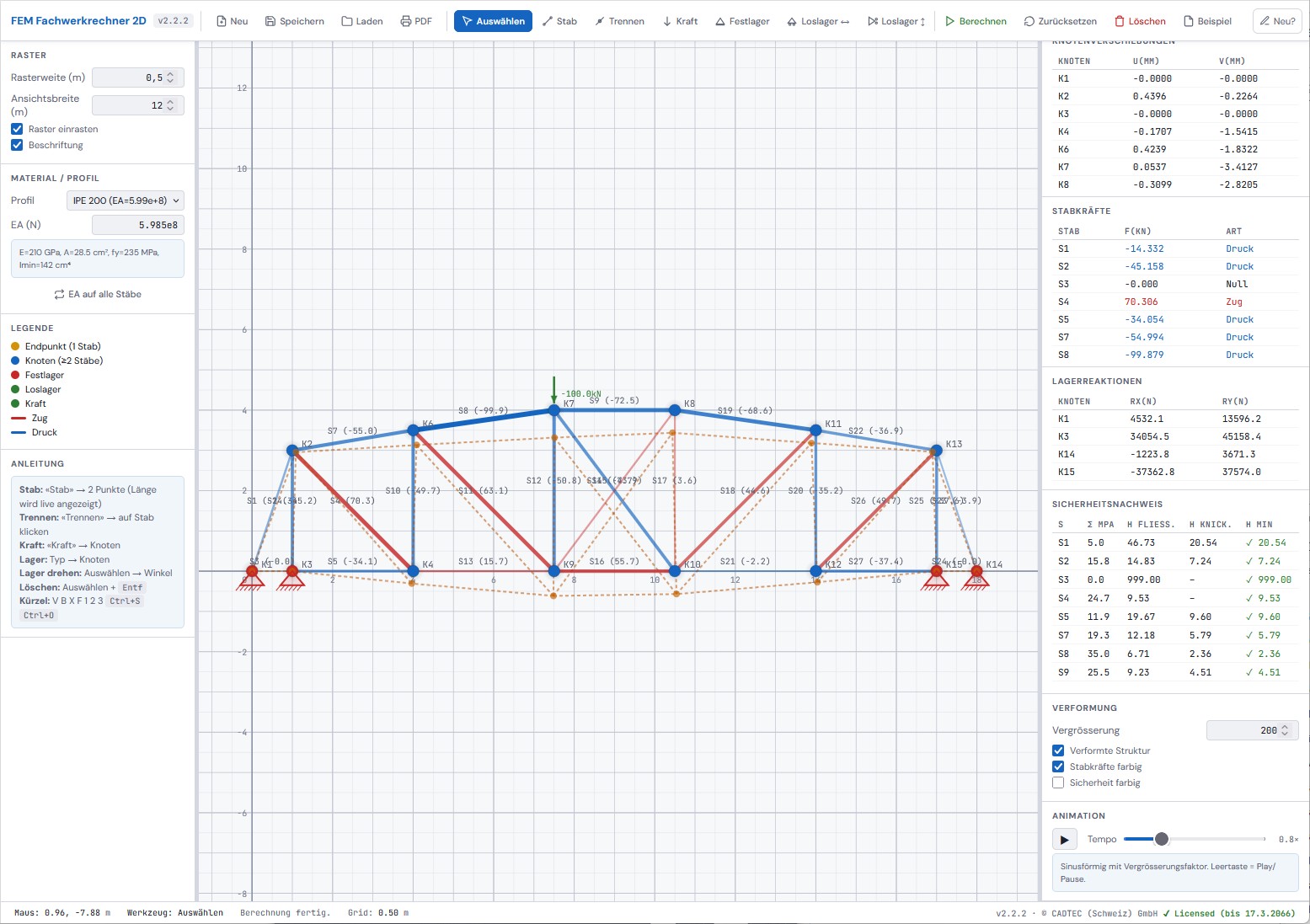

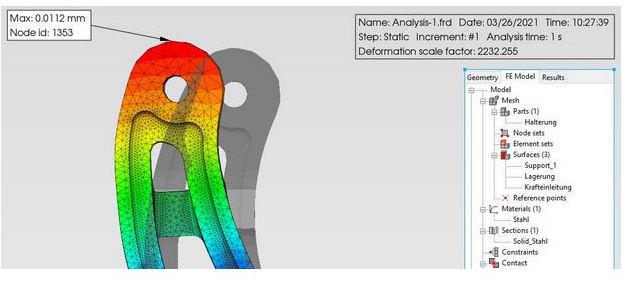

FEM FEA Finit Element Berechnung

Festigkeitsberechnung

Die Finite-Elemente-Methode (FEM) ist ein computergestütztes Verfahren zur Lösung unterschiedlicher physikalischer Aufgabenstellungen, z. B. der Festigkeits- und Verformungsberechnung von Bauteilen und Strukturen aller Art. Mit der FEM-Software kann man berechnen, wie ein Produkt auf reale Bedingungen reagiert, etwa auf bestimmte Kräfte, Schwingungen, Temperaturen und andere physikalische Einwirkungen.

Mehr Lesen...

Download...
FEM FEA

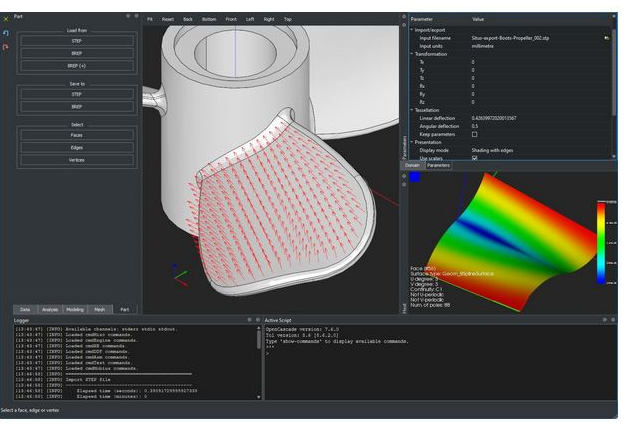

3D-Analyse und Bearbeitung

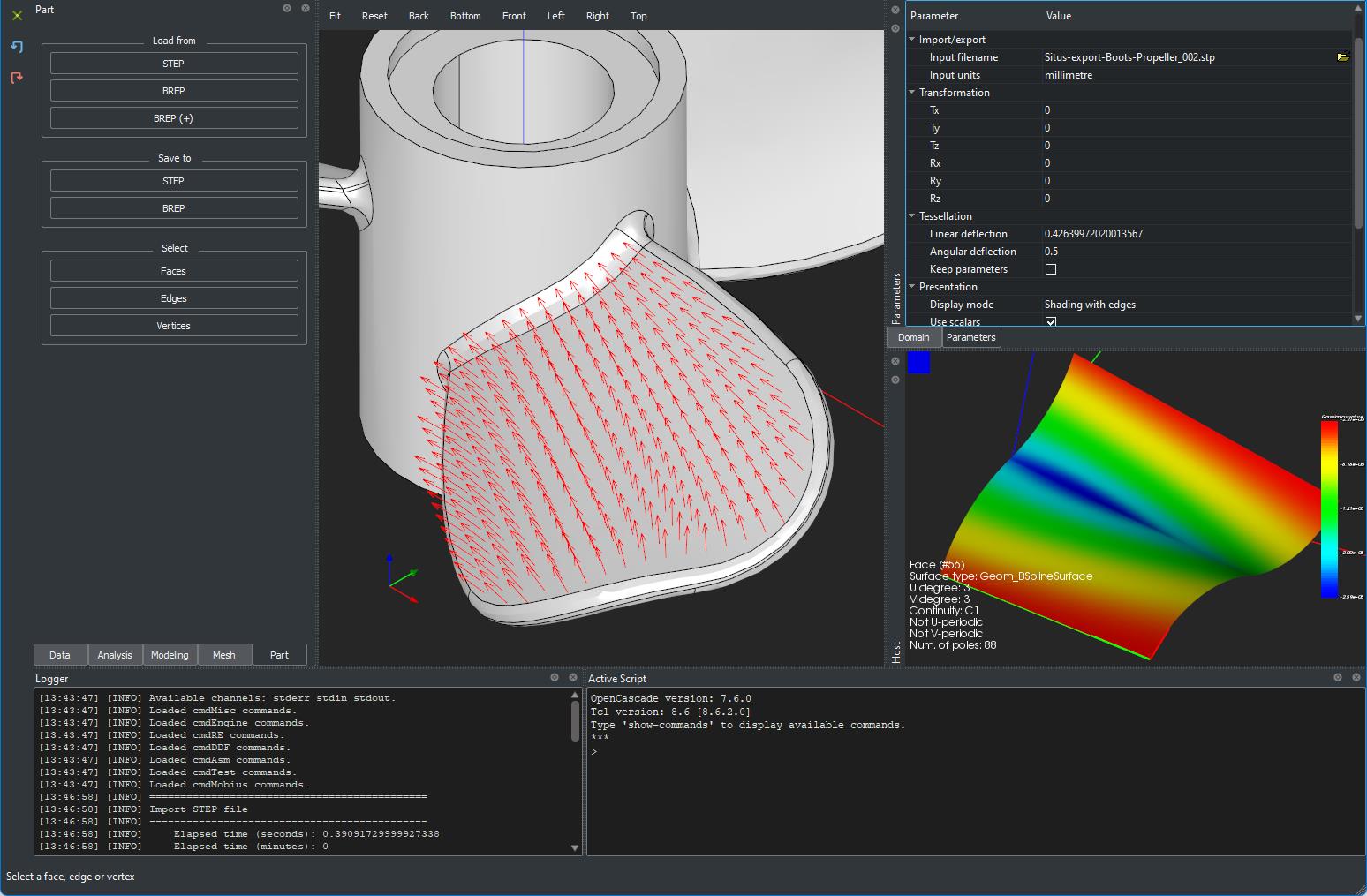

Das "3D-Analyse-Tool" ist eine raffinierte Software, die man benutzen kann, um 3D-Modelle am Computer zu untersuchen und zu verstehen. Es ist besonders nützlich für Anwender, die mit STEP- und BREP-Daten arbeiten.

Nebst vielen Analysefunktionen können insbesondere 3D-Objekte bearbeitet bzw. entfernt werden. Es bezieht sich auf den Prozess des Entfernens oder Vereinfachens bestimmter Details oder Merkmale (Features) in einem 3D-Modell. Diese Merkmale können kleine Löcher, Rillen, Fasen oder andere komplexe Formen sein, die für bestimmte Analysen oder Fertigungsprozesse nicht notwendig oder sogar hinderlich sind.

Mehr Lesen...

Download...

Schraubenverbindungen

Der neue Schraubenverbindungsmanager steht ab sofort für zur Verfügung und dient der vereinfachten, automatischen Erzeugung von Schraubenverbindungen im Konstruktionsprozess.

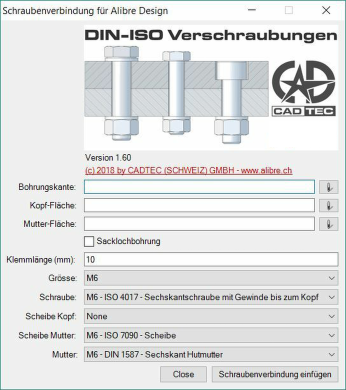

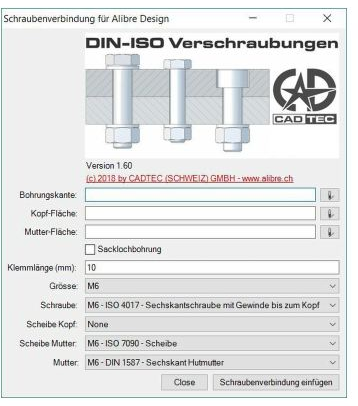

Mit dem Schraubenverbindungsmanager können Sie, mit wenigen Mausklicks, ganze Verschraubungen inklusive Schrauben, Scheiben und Muttern unter Angabe der Klemmlänge bzw. Gewindetiefe einfügen lassen. Dabei wird die ganze Schraubenverbindung automatisch an die richtige Stelle positioniert und als Unterbaugruppe im Design Explorer reflektiert. Die DIN- und ISO-Normen werden von uns regelmässig erweitert und hier zur Verfügung gestellt.

Das Add-On läuft direkt innerhalb Alibre Design PRO / EXP.

Mehr lesen...

Download...

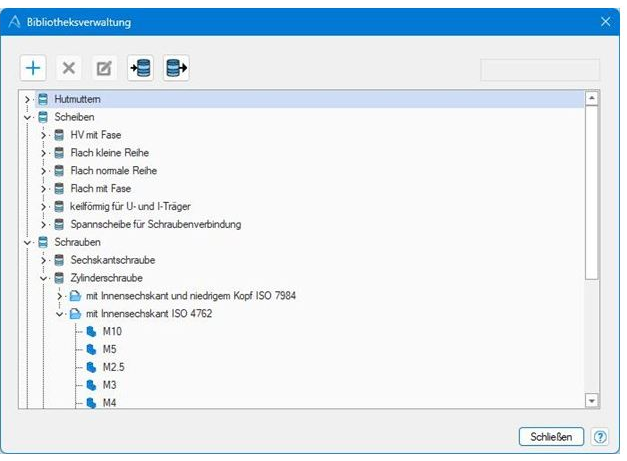

Normteile Schraube, Scheibe, Mutter

Rund 200 parametrische DIN ISO Bauteile für Alibre Design EXP

Dank der Nutzung der Funktionsbibliothek besteht die Möglichkeit, die benötigten Normteile unmittelbar in die jeweiligen Baugruppen einzufügen und dabei mithilfe von Parametern individuell anzupassen. Insbesondere ist zu betonen, dass sämtliche Schrauben bereits in den gängigen Nominallängen erstellt wurden und somit eine zügige und effiziente Verwendung gewährleistet ist.

Download...

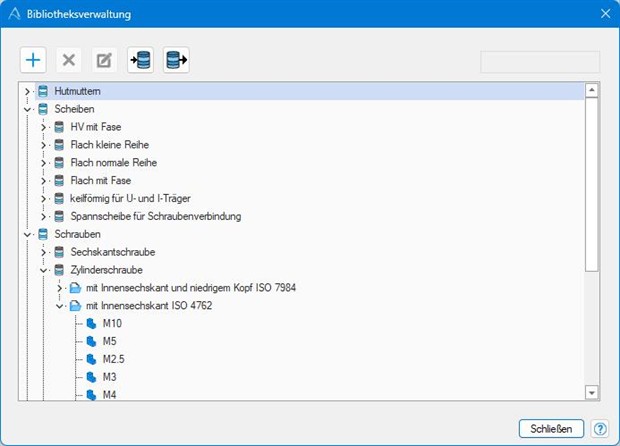

DIN ISO Normteilbibliothek für Alibre Design EXP (Schreuben, Scheiben Muttern)

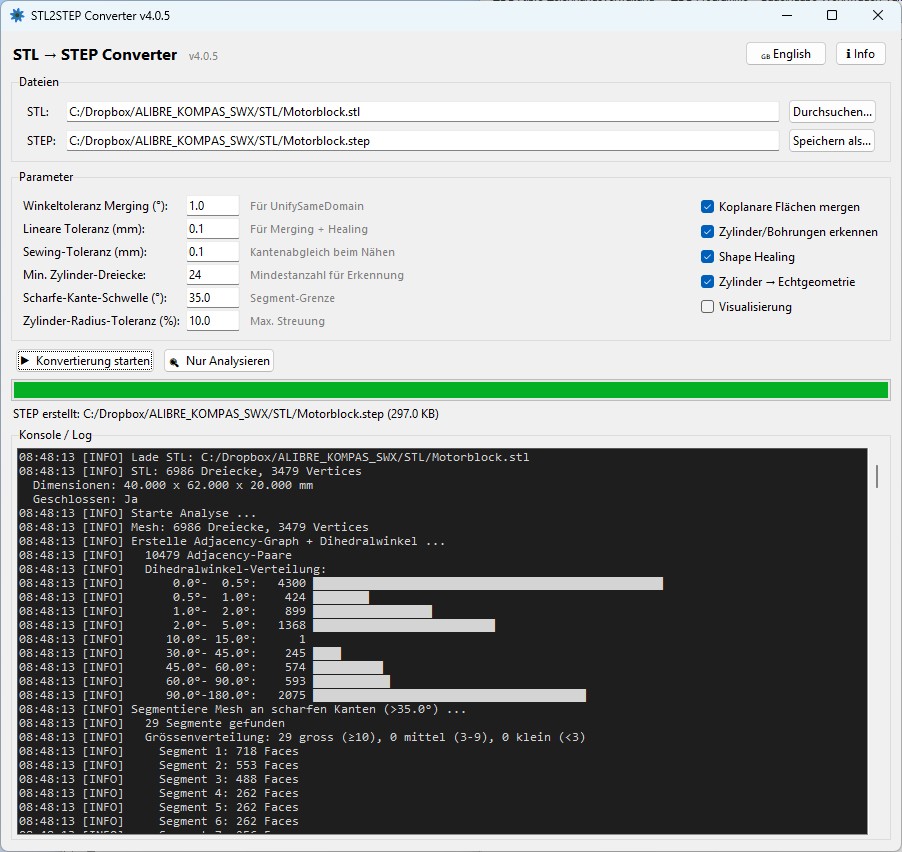

STL-Importer

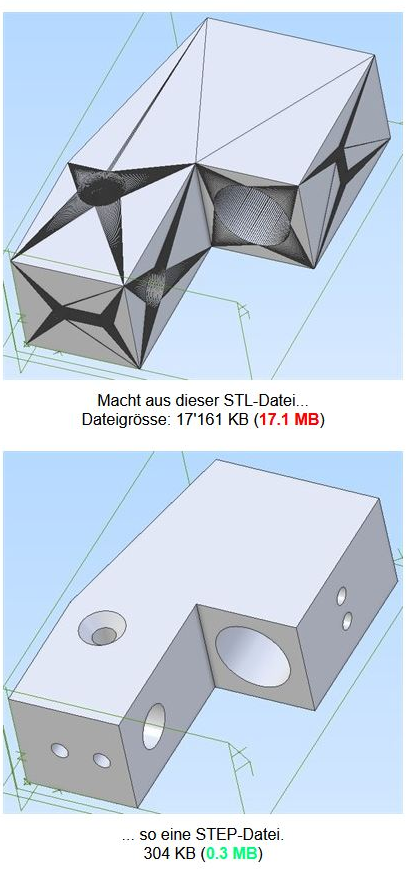

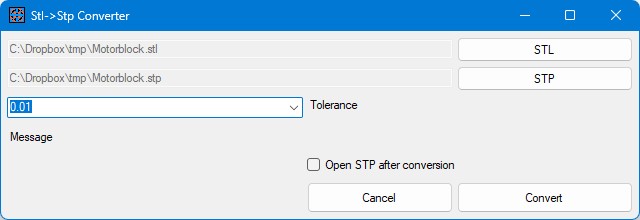

Der STL-Importer konvertiert Netze in Nurbs und ermöglicht den Import/Export von 3D-Volumenmodellierungsdateiformaten mit glatten Nurbs-Formen als STEP-Dateien welche in Alibre Design importiert und weiter bearbeitet werden können.

Mehr Lesen...

Download...

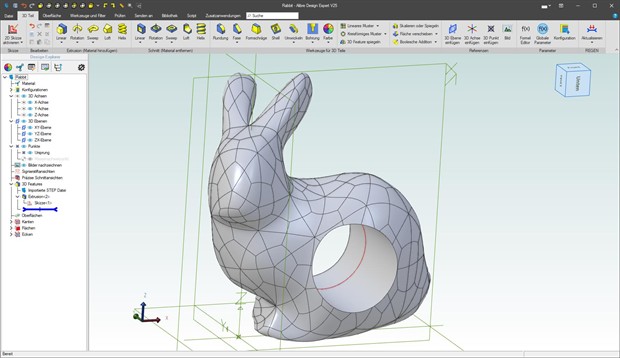

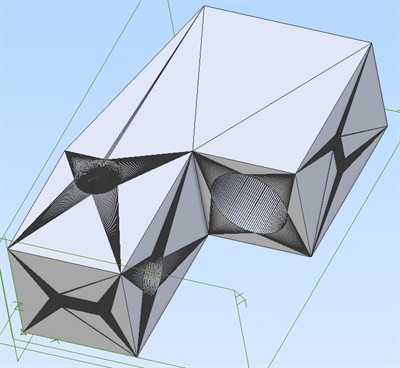

STL-Datei mit Alibre Design bearbeiten!

STL-Export & Slice

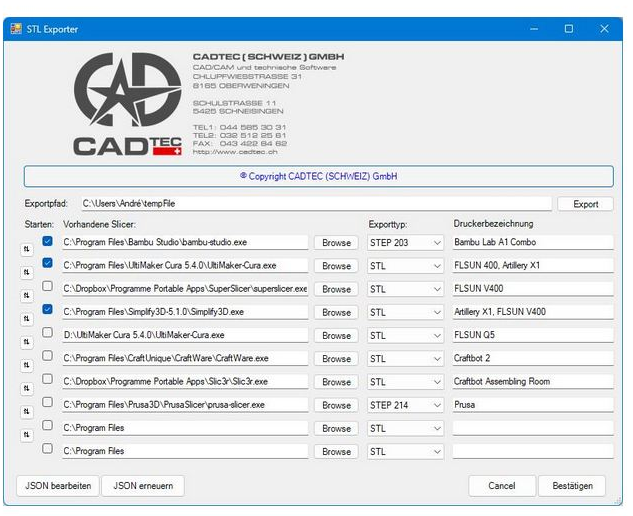

Exportiert eine STL-, STEP-, IGES, SAT-, BIP-Datei in bis zu 10 Slicer.

Dieses Programm exportiert in Alibre Design EXP und PRO eine geladene Datei direkt in bis zu zehn vordefinierte Slicer-Programme und das alles vollautomatisch.

Man muss also nicht mehr von Hand eine Datei exportieren, um dann von Hand den Slicer starten und die zu importierende Datei zu suchen, wobei der Gedanke "Wo habe ich jetzt diese verflixte STL-Datei schon wieder abgespeichert ?!?" regelmässig aufkommt.

Mit diesem smarten Tool läuft alles vollautomatisch ab und es wird mit Sicherheit die in Alibre geladene 3D-Datei in den Slicer geladen und keine andere.

Download...

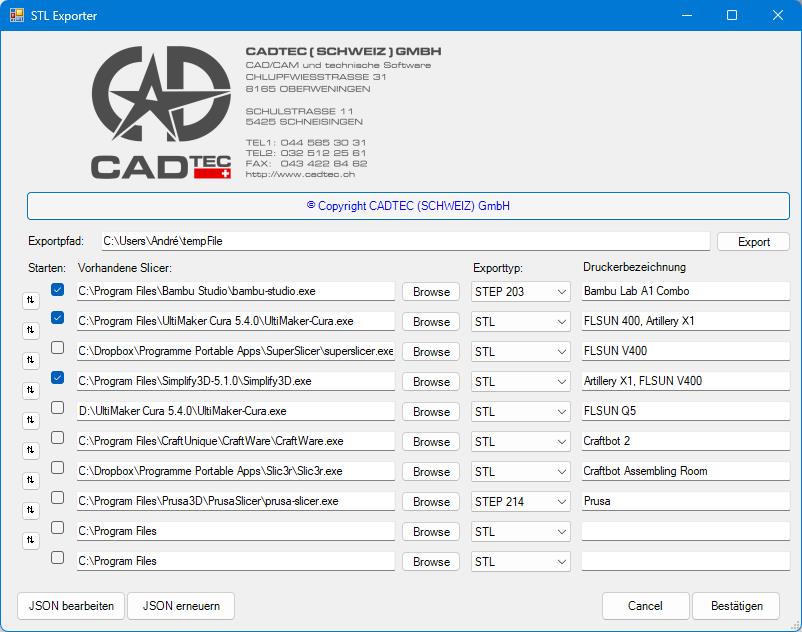

STL-, STEP, IGES-, SAT-, BIP - Exporter und Slicer Starter für Alibre Design

TechScripte

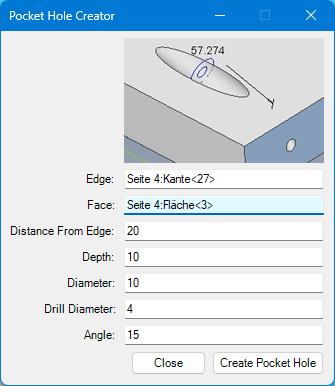

Taschenlochbohrung

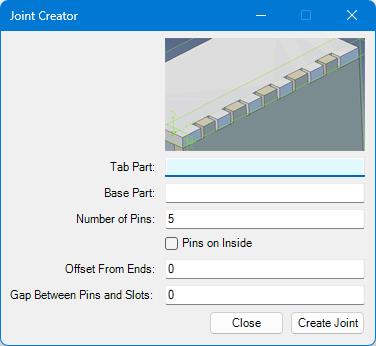

Holzverbindung, Fingerzinken

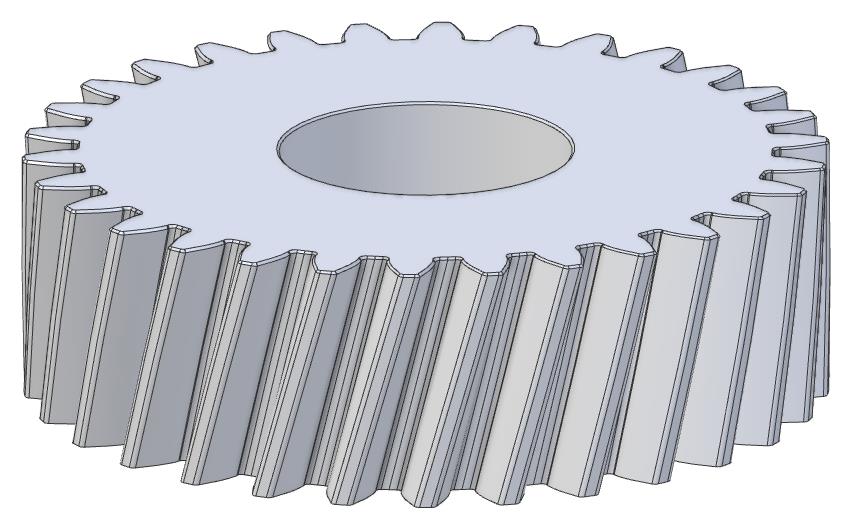

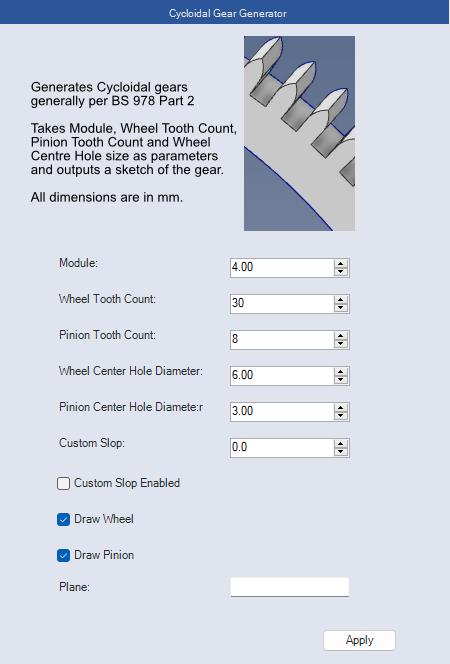

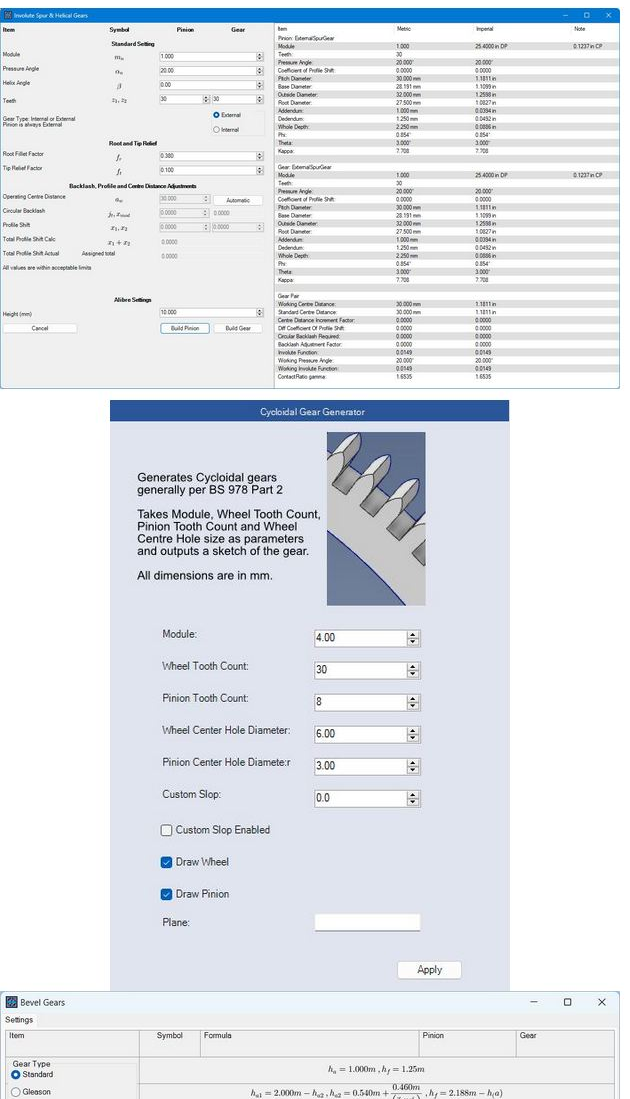

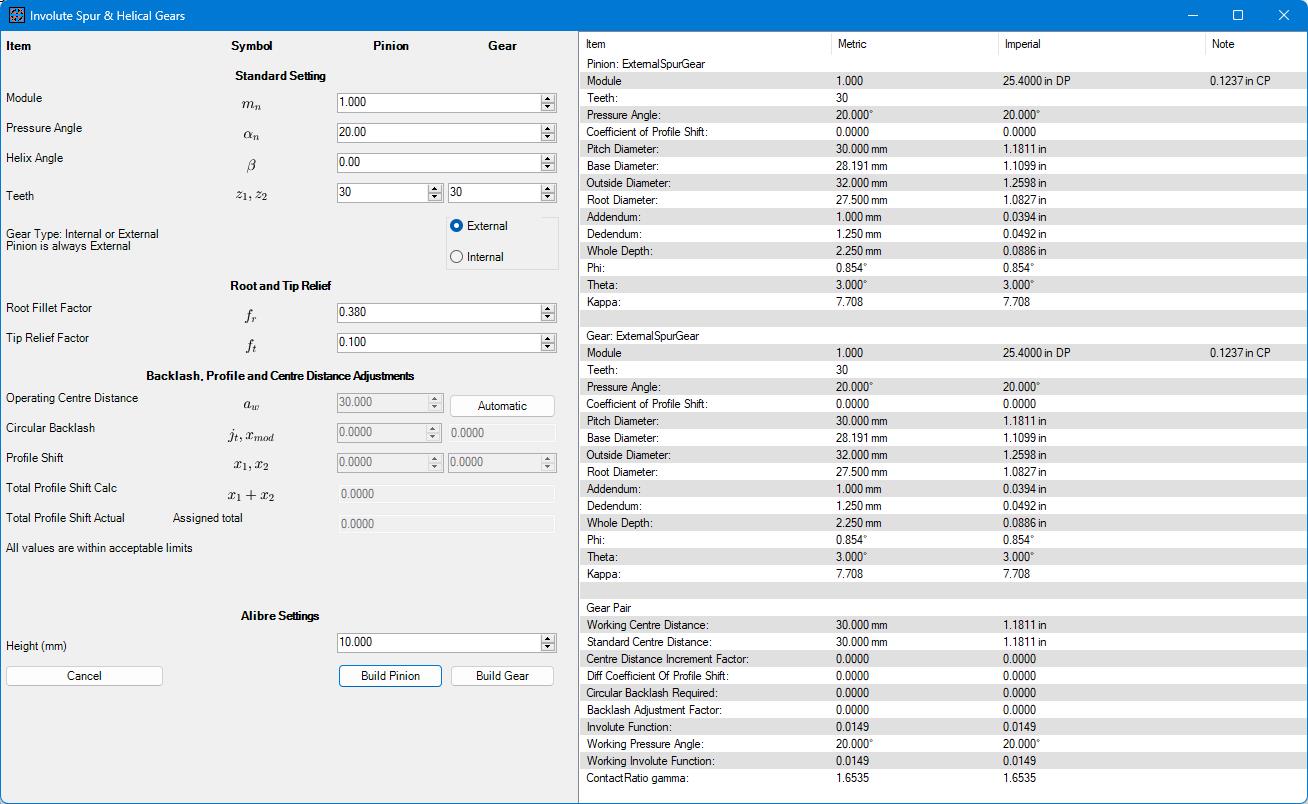

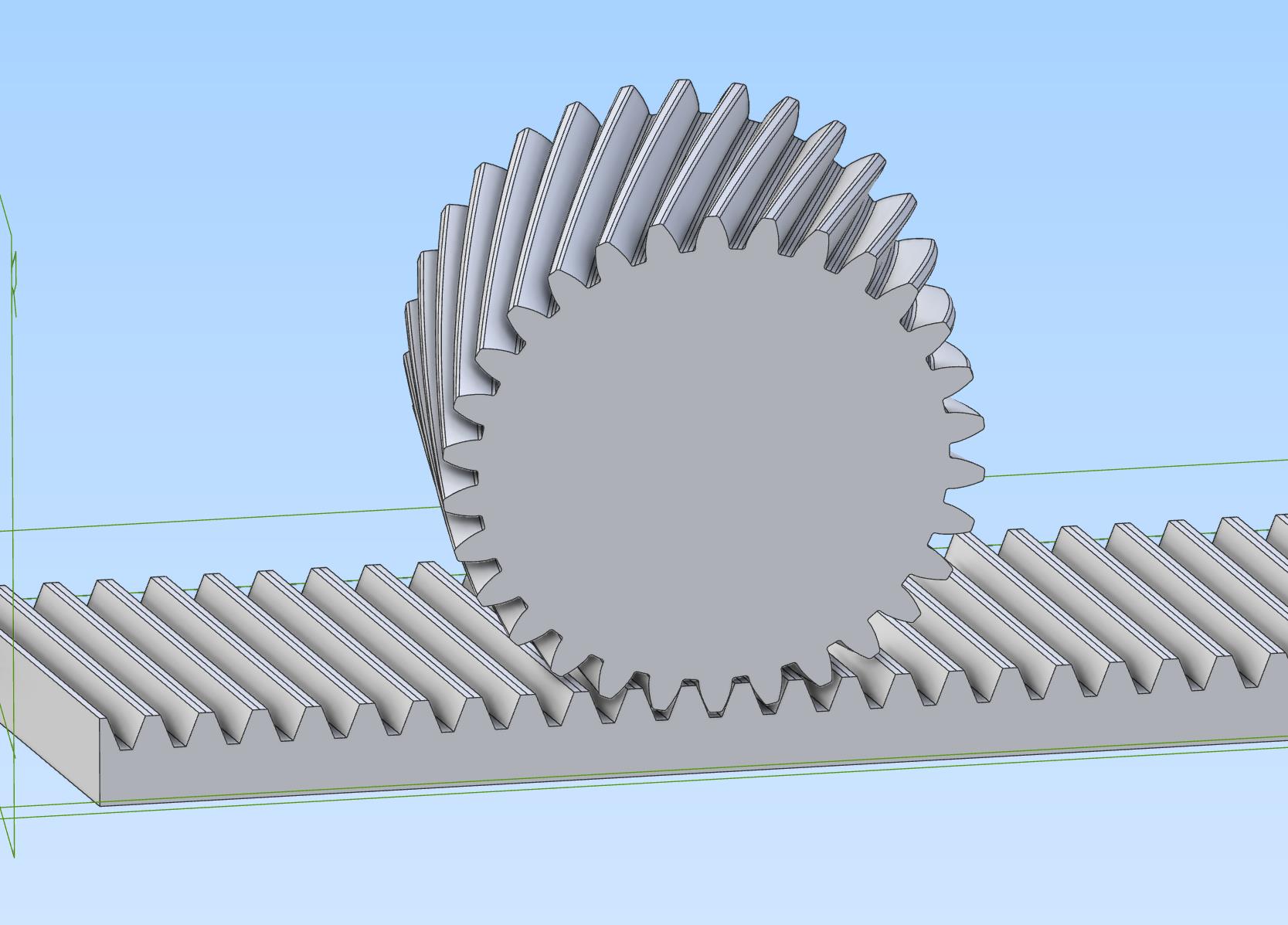

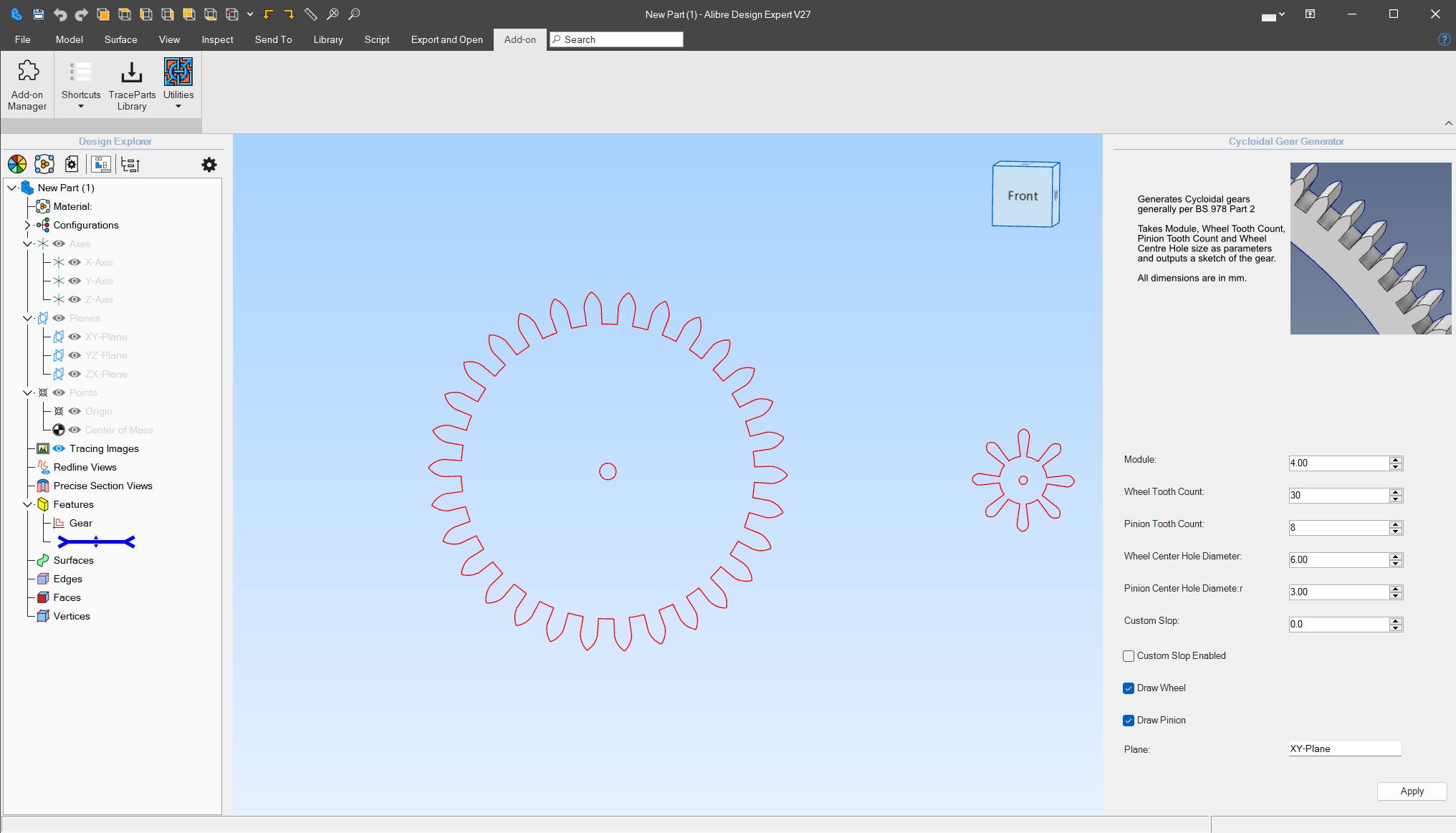

Zahnrad Generator

Vektorisierungsmodul

Konvertieren Sie Bilder zu DXF-Dateien

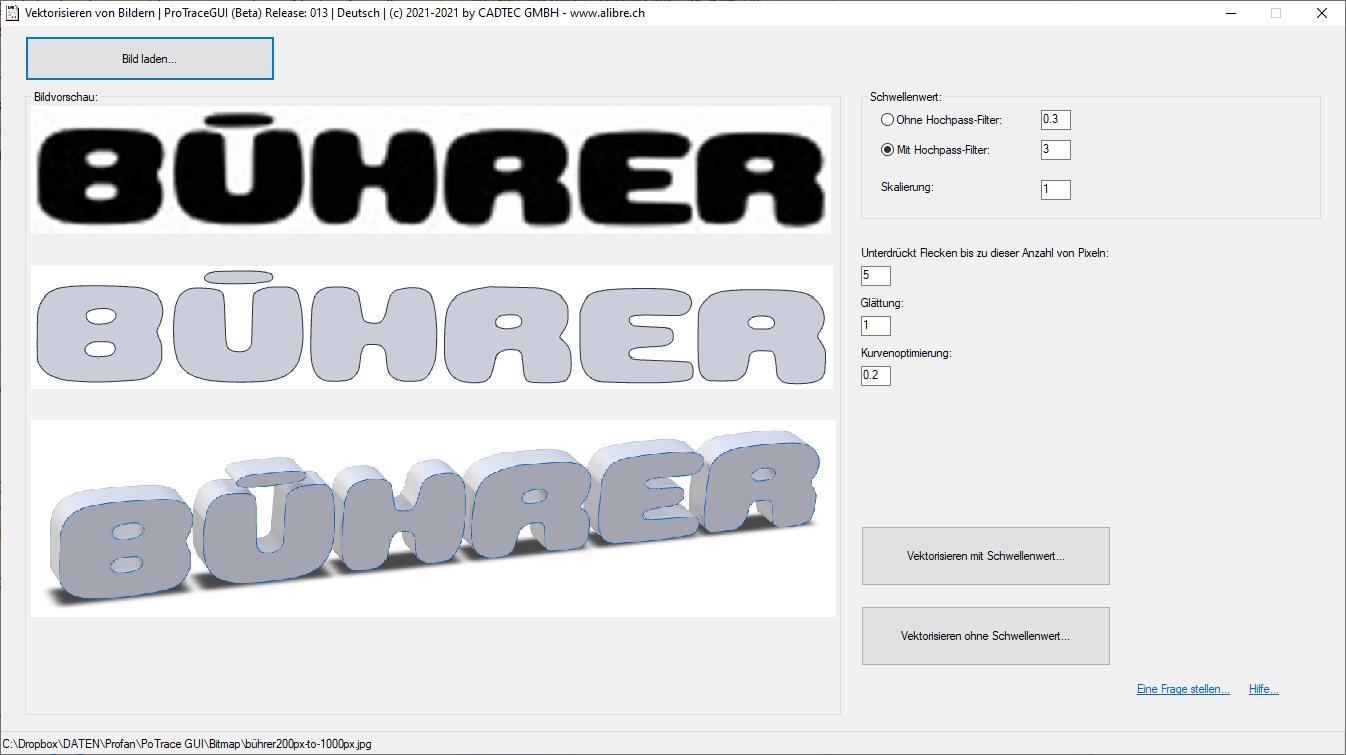

Das Vektorisierungsmodul erstellt aus Bildern, DXF-Dateien die in Alibre Design und Atom3D eingelesen und zu 3D-Körper umgewandelt werden können.
Ein fortschrittlicher Konvertierungsalgorythmus erzeugt tangential anschliessende Bögen und damit glatte und vor allem sauber geschlossene Skizzen.

Download...
Vektorisierungsmodul für Alibre Design und Atom3D

2D-Physik-Simulation

Animations- und Simulationsmodul

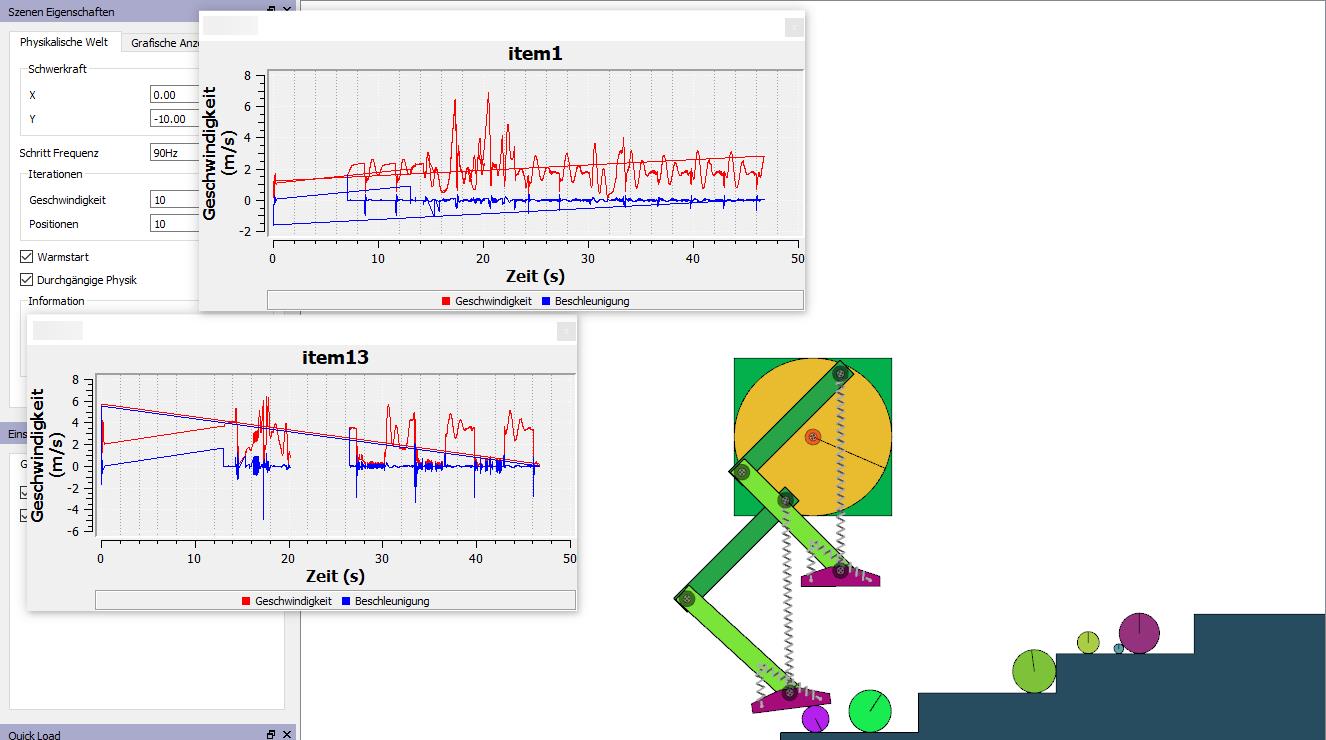

2DPS ist eine 2D-Simulation über Physik und Schwerkraft. Damit testen Sie das Naturphänomen an verschiedenen Objekten und geometrischen Figuren.

Mehr Lesen...

Download...
2D-Pysik-Simulation

Projektverwaltung

Projektmanagement

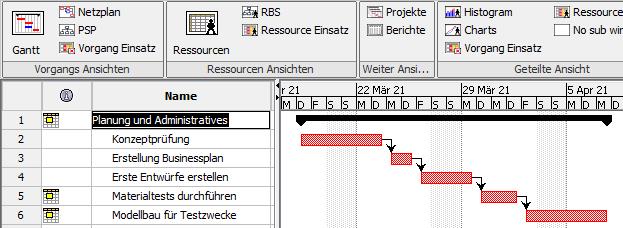

Mit dieser Software planen und steuern Sie Ihr Projekt durch Anlegen eines Termin- und Ablaufplans, der Erstellung von Ressourcen, der Ressourcen-Zuweisung, der Berechnung der Projektkosten und Anlegen eines Basisplans sowie Berücksichtigung von Ferien und Feiertage im Planungsablauf.

Mehr Lesen...

Download...

3D-Koordinaten einlesen mit Alibre Script:

Excel-Datei

Mit diesem Script kann eine Excel-Datei mit dem nebenstehenden Format direkt in Alibre Design eingelesen werden. Es werden 3D-Punkte erstellt.
(c) 2020 S. Rüdisühli

Download...

Kopieren Sie das Script in das Verzeichnis: C:\Users\<Username>\Documents\Alibre Script Library
Danach finden Sie es im Menü: Script -> Launch
Im Script-Explorer selektieren Sie das Script und klicken im Menü auf Run

CSV-Datei

Mit diesem Script kann eine CSV-Datei im Format X,Y;Z in Alibre Design eingelesen werden. In der markierten Zeile können Sie selber das Trennzeichen zwischen den X-, Y- und Z-Koordinaten bestimmen. Falls Sie in der CSV-Datei ein Semikolon haben, geben Sie dort ';' ein. Es werden 3D-Punkte erstellt.
(c) 2022 D. Greil

Download...

Kopieren Sie das Script in das Verzeichnis: C:\Users\<Username>\Documents\Alibre Script Library
Danach finden Sie es im Menü: Script -> Launch
Im Script-Explorer selektieren Sie das Script und klicken im Menü auf Run

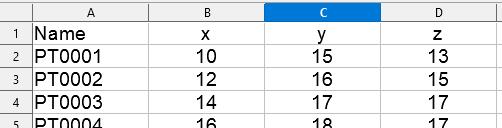

In diesem Format müssen die Koordinaten in der Excel-Datei vorhanden sein...

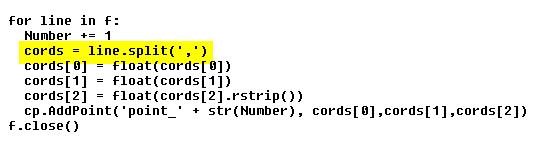

Hier können Sie das Zeichen für den Feld-Trenner der X-, Y-, und Z-Koordinaten definieren.

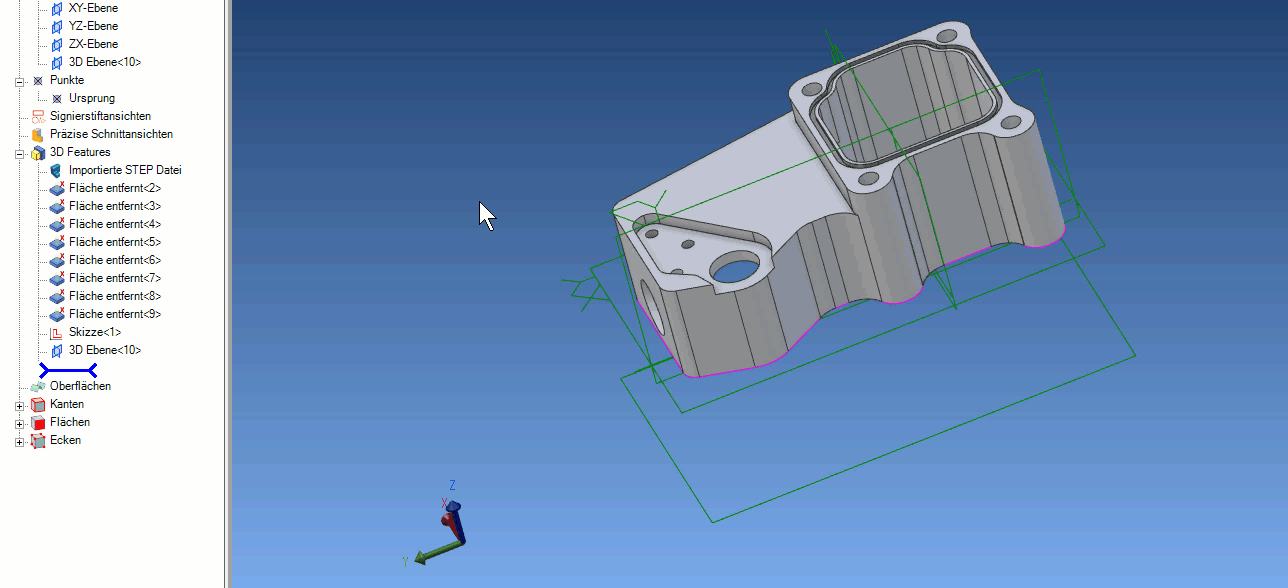

Skizze Skalieren und Kopieren

Mit diesem Alibre-Skript kann einfach und schnell eine prametrisierte Skizze Skaliert und Kopiert werden.

Download...

Isolieren

Mit diesem Script können Sie ausgewählte Objekte in einer Baugruppe isolieren.
Isolieren: Wählen Sie Objekte aus und führen Sie das Script aus. Alle anderen Objekte werden ausgeblendet. Alle bereits ausgeblendeten Objekte werden aufgezeichnet.
So beenden Sie das Isolieren: Führen Sie das Skript erneut aus.



Download...



Kostenberechnung

Dieses Skript listet und summiert die Kosten für jedes Teil einer Baugruppe basierend auf dem Wert unter Design Eigenschaften -> 3D Teil Daten -> 02 Kostenstelle. Es enthält derzeit versteckte oder unterdrückte Elemente, ignoriert aber Werte in den Dateieigenschaften von Assembly und Subassemblies, um Doppelarbeit zu vermeiden.

Mehr lesen...

Download...

Nesting - Verschachtelungsmodul

In der Fertigungsindustrie bezieht sich das Verschachteln auf den Prozess des Auslegens von Schnittmustern, um den Rohstoffabfall zu minimieren. Beispiele sind die Herstellung von Teilen aus flachen Rohstoffen wie z.B. Blechen.

Läuft zusammen mit Alibre Design Atom3D, PRO / EXP und jeder weiterer CAD-Software, basierend auf DXF-Dateien.

Mehr  lesen...

Download...
Nesting in Aktion...

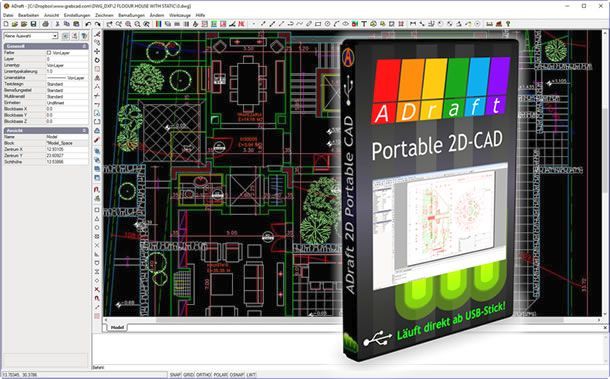

ADraft 2D portables DWG- und DXF CAD-Programm für den USB-Stick

ADraft ist ein Werkzeug zur Bearbeitung von AutoCAD DWG- und DXF-Daten. Sie können die bearbeiteten Files wieder als DWG oder DXF sowie in einem eigenen CAD-Format abspeichern. ADraft wurde als Portable-App programmiert und läuft nach dem entpacken aus jedem beliebigen Verzeichnis, sei es auf einem USB-Stick, oder direkt aus ihrem Dropbox-Verzeichnis.

Läuft zusammen mit Alibre Design Atom3D, PRO / EXP

Download...

Frage stellen...
ADraft für Alibre Design
