Alibre Design Version 29.1
Schweißkonstruktionen

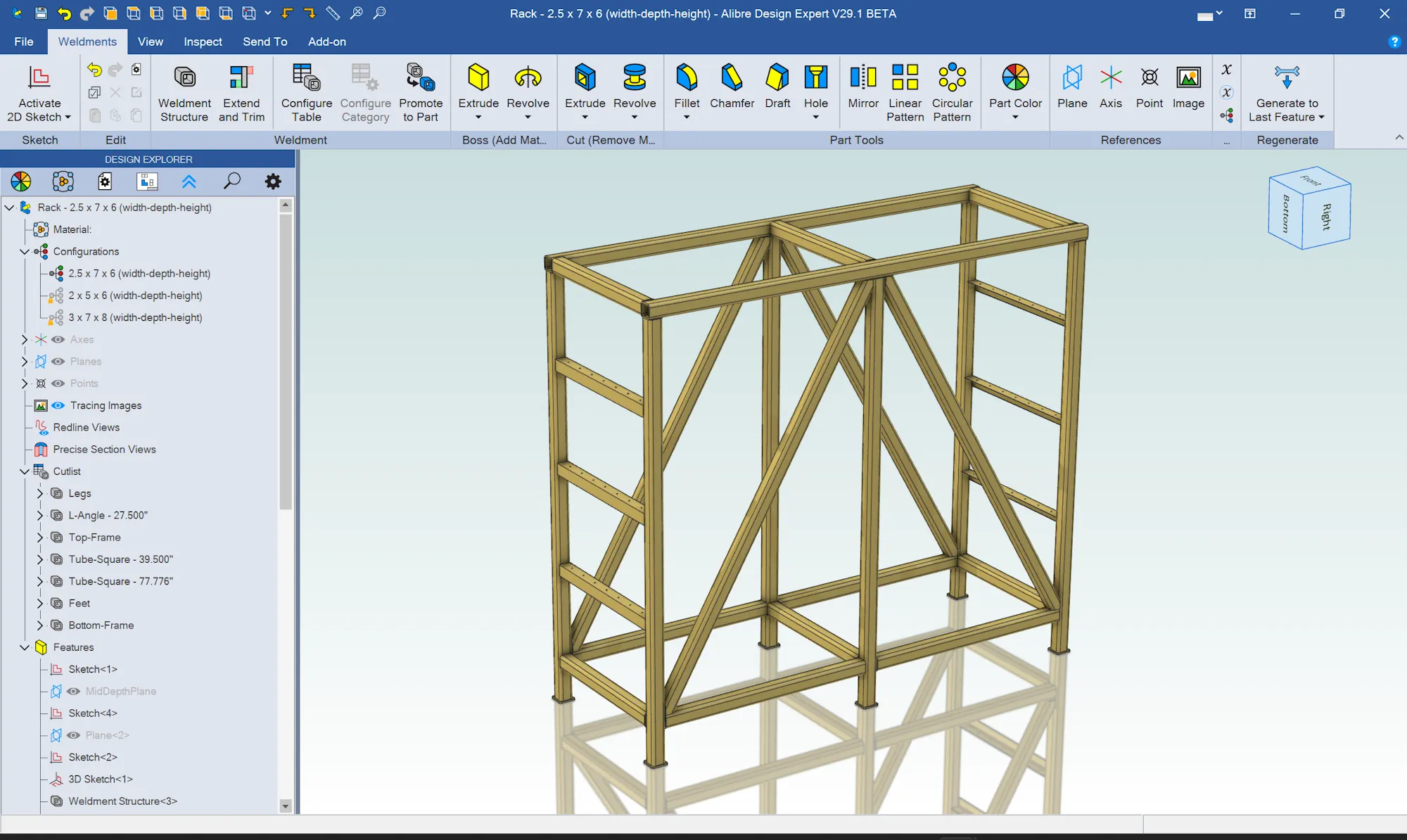

Vorstellung eines neuen Modellierungsarbeitsbereichs: Schweißkonstruktionen

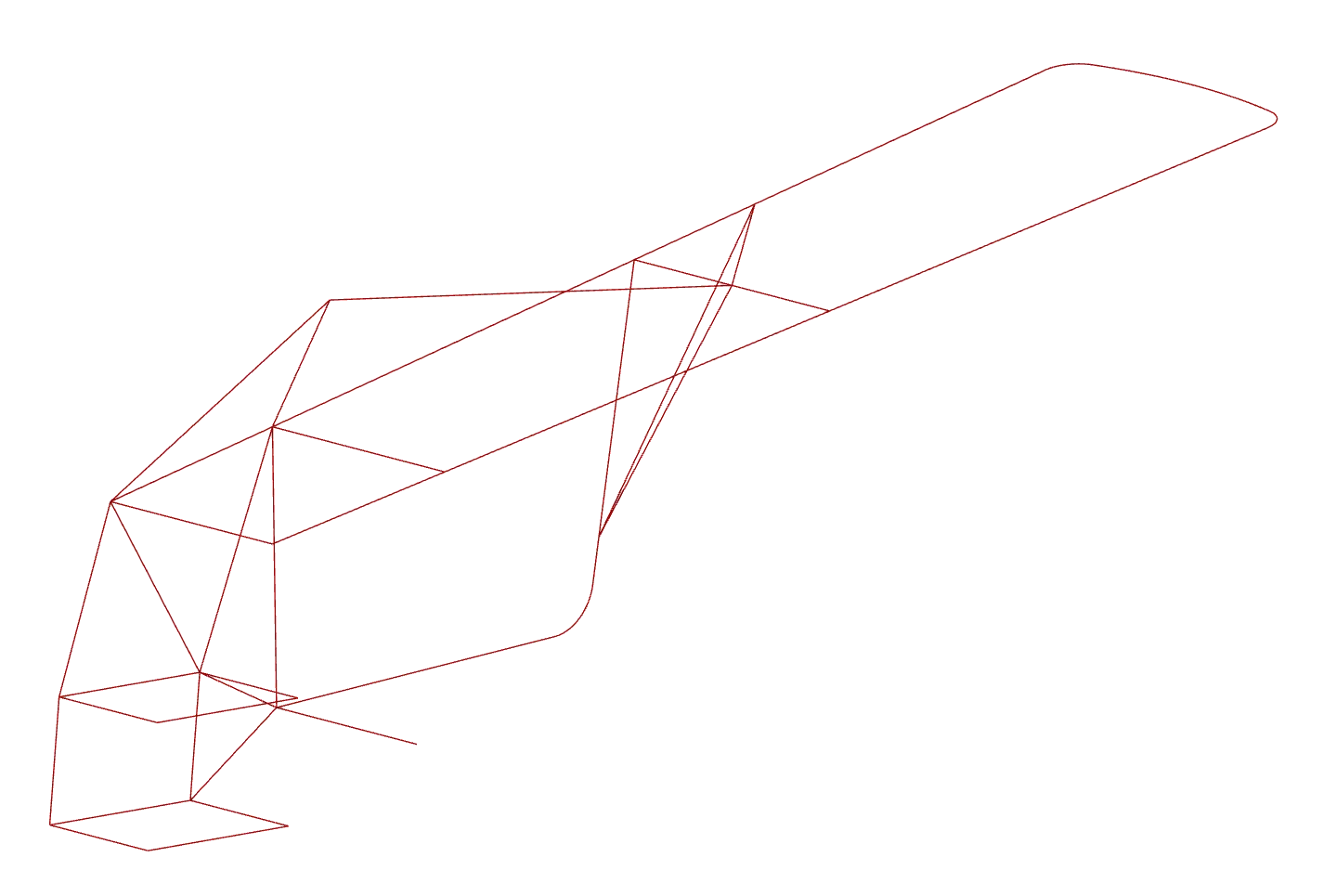

Skizzenlayout
Kombinieren Sie 2D- und 3D-Skizzen, um eine Layoutansicht für die Schweißkonstruktion zu erstellen.

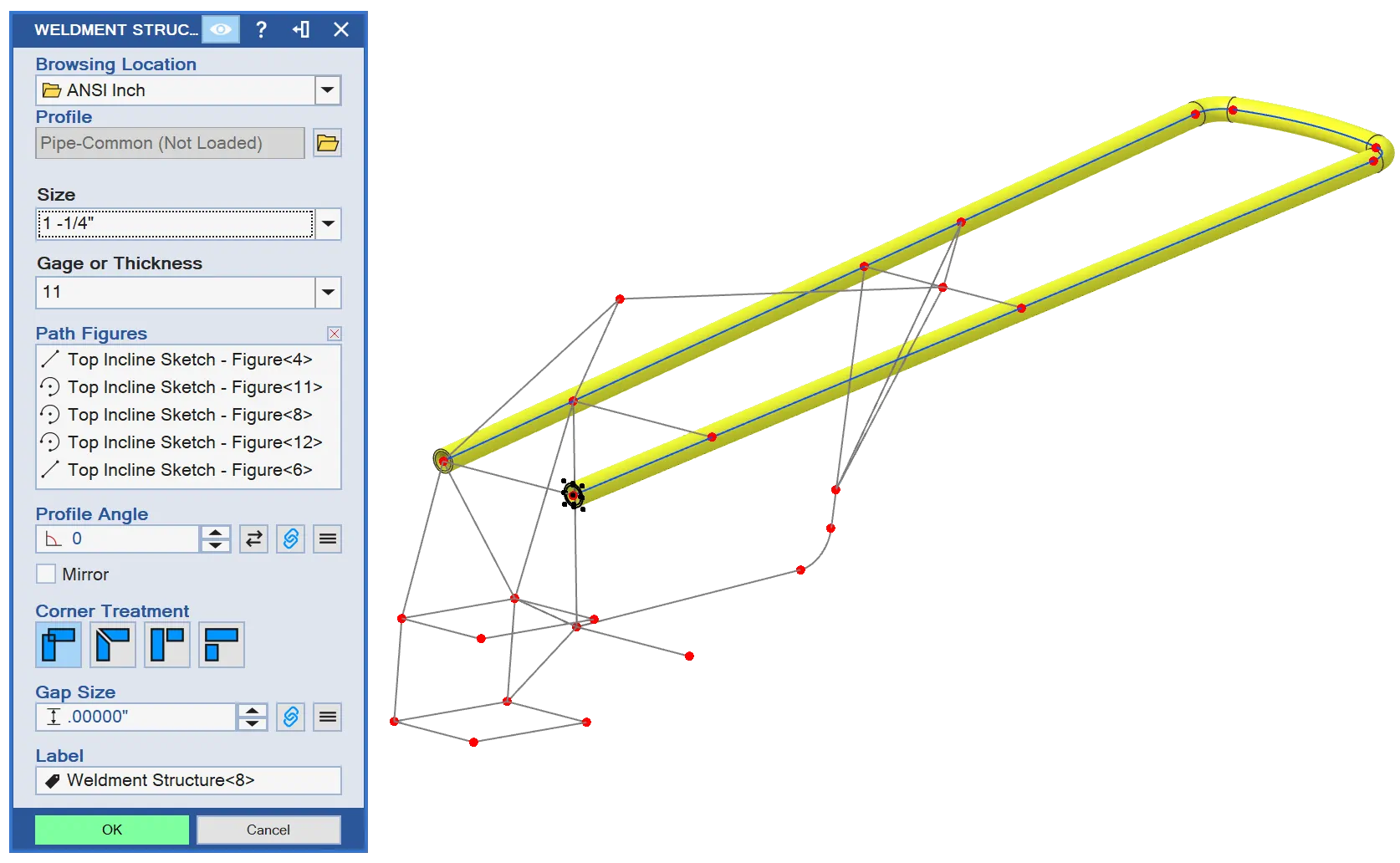

Strukturen aus der Bibliothek hinzufügen
Rufen Sie die Teilebibliothek auf, um Standardprofile und -größen hinzuzufügen. Wählen Sie Eckausführungen, Profilausrichtung und vieles mehr aus.

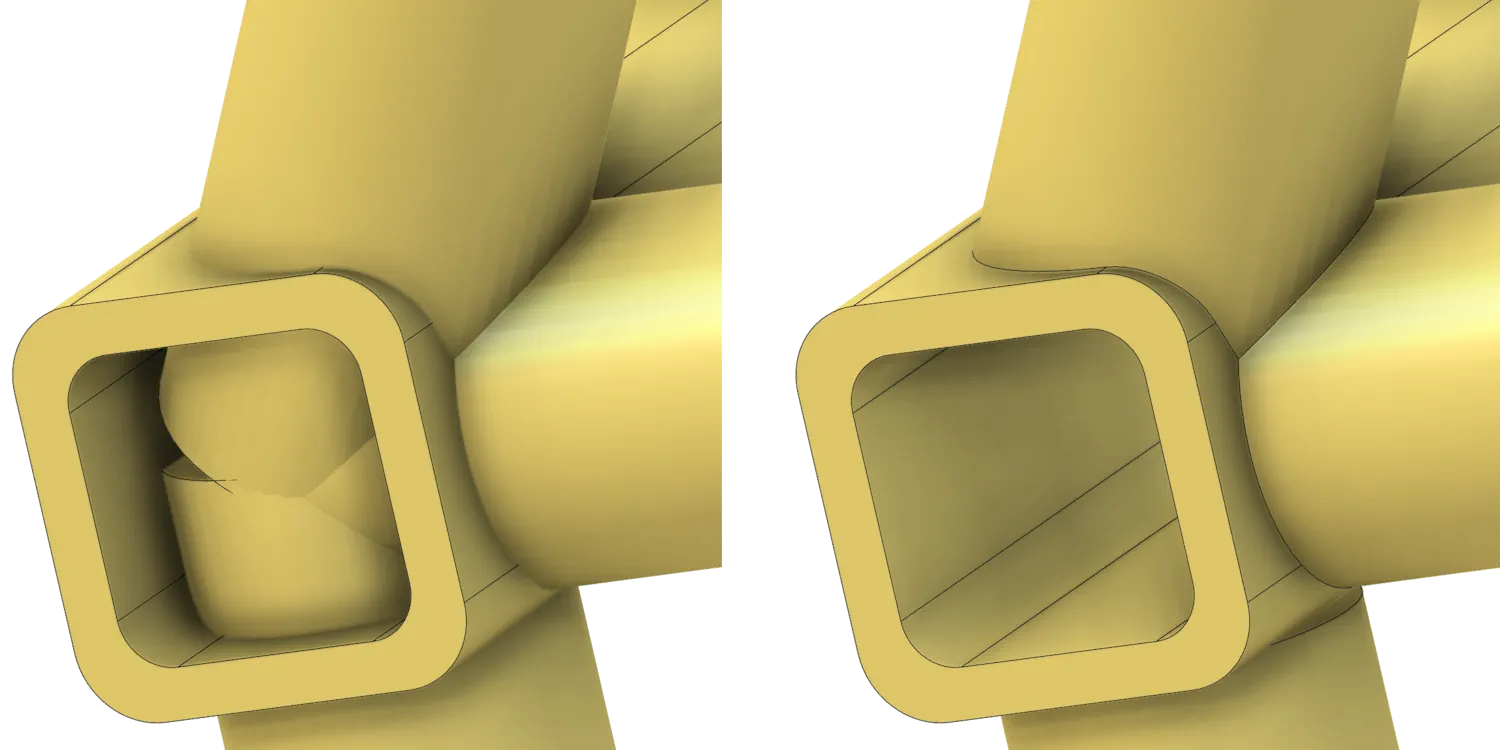

Profile verschneiden
Verwenden Sie das Werkzeug „Zuschneiden und Verlängern“, um Schnittpunkte zu verfeinern und eine perfekte Passform zu erzielen.

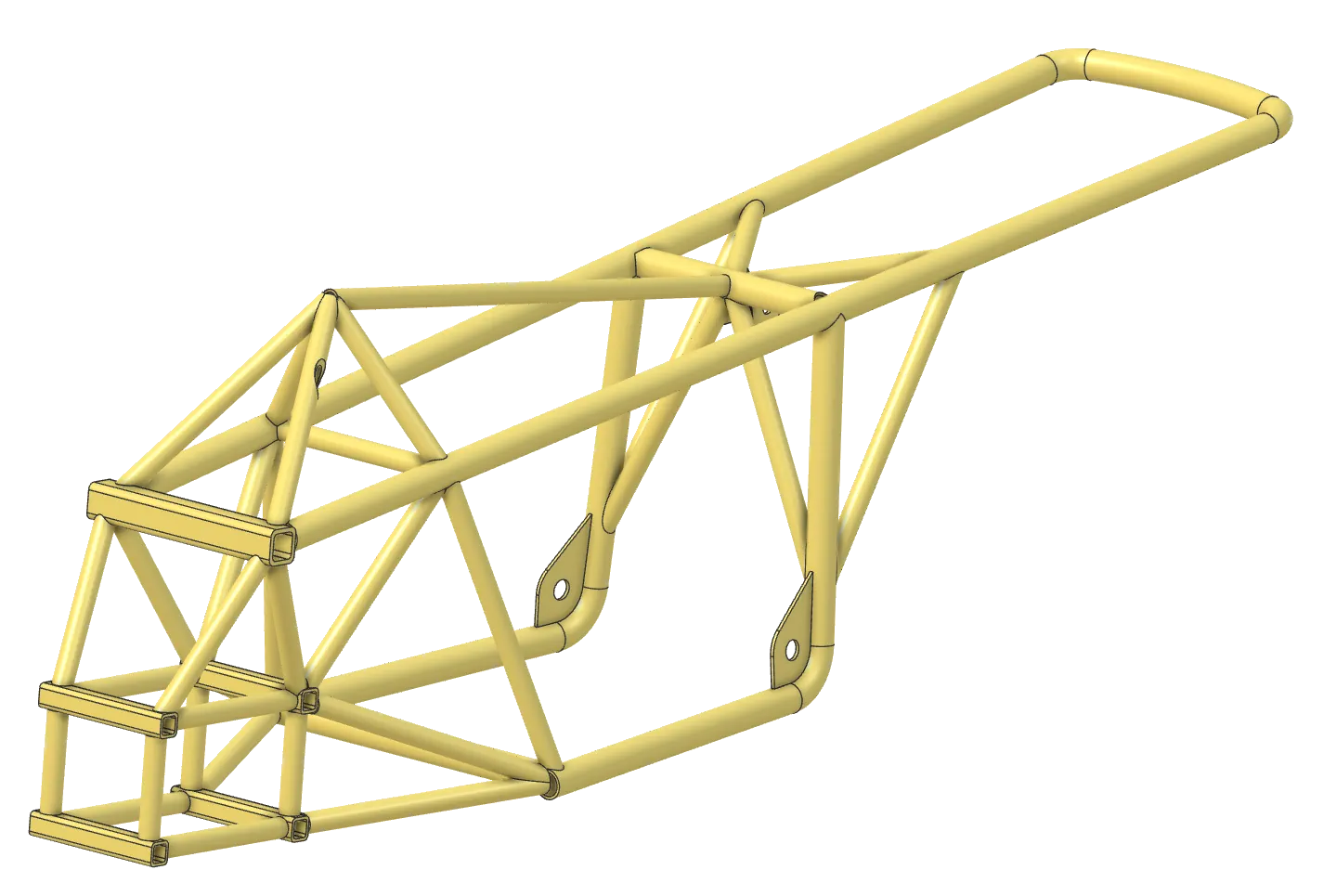

Mit Modellierungswerkzeugen fertigstellen
Fügen Sie Muster, Spiegelungen, Löcher und andere Modellierungsoperationen hinzu.

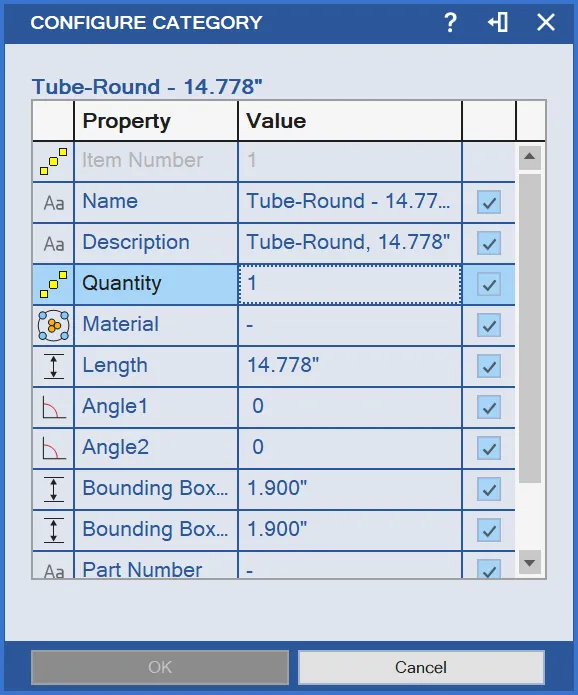

Metadaten pro Schweißkonstruktion festlegen
Gleichartige Strukturen werden zu einem Artikel mit mehreren Mengen zusammengefasst. Sie können deren Eigenschaften nach Belieben überschreiben.
Stücklistentabelle konfigurieren
Wählen Sie die Daten der Zuschnittliste aus, die in einer Zeichnung angezeigt werden sollen.
Verbesserungen und Fehlerbehebungen
Zeichnungen
Schweiss-Positionen
Kennzeichnen Sie Schweißkonstruktionen mit Schweißkonstruktions-Callouts unter Bezugnahme auf die Stückliste der Schweißkonstruktion.
Stücklisten für Schweißkonstruktionen
Fügen Sie einer Zeichnung Stücklisten für Schweißkonstruktionen hinzu und geben Sie dabei alle Daten an, die Sie für Ihre Dokumentation benötigen.
Mehrzeiliger Text in der Beschriftung eines Schweißsymbols
Mehrzeiliger Text lässt sich nun einfacher erstellen
Gelegentlicher Stacktrace bei Änderung des Farbschemas
Probleme mit einem bestimmten Dialogfeld, die zu einem Stack-Trace führten, wurden behoben.
Speicherleck bei Verwendung der manuellen Schraffur
Das manuelle Anwenden einer Schraffur auf eine Begrenzung mit vielen Primitiven kann zum Absturz des Programms führen.
Flache Muster können bei der Reprojektion ihre Ausrichtung ändern
In einigen Fällen kann es vorkommen, dass sich die Ausrichtung von Abwicklungsmustern bei der Neuprojektion umkehrt. Diese Korrektur gilt für neu erstellte Ansichten von Abwicklungsmustern.
Bauteile
Hover-Effekt bei Mittellinienbeschränkung
Wenn Sie den Mauszeiger über das Symbol für die Mittellinienbeschränkung bewegen, werden die zugehörigen Skizzenknoten hervorgehoben.
Sich überlappende 2D-Beschränkungssymbole
Der Platzierungsalgorithmus wurde aktualisiert, um zu verhindern, dass sich Beschränkungssymbole im Skizzenmodus überlappen, wenn mehrere davon an einem Knoten vorhanden sind.
Dialogfeld „Erweiterte Auswahl“
Title side, rgb(43, 43, 43), rgb(29, 29, 31))
Reihenfolge der Lochvoreinstellungen
Ein Problem, durch das die Lochvoreinstellungen nicht der in der HPS-Datei festgelegten Reihenfolge folgten, wurde behoben.
Projekt „To Sketch“-Dialogfeld – Ausgewählte Elemente entfernen
Beim Löschen ausgewählter Elemente werden möglicherweise mehr Elemente als die ausgewählten entfernt.
Die Option „Führungslinie“ wird nicht mehr angezeigt, wenn in einem bestimmten Arbeitsablauf „Loft-Skizzen“ ausgewählt sind
Die Auswahl von Elementen in einer bestimmten Reihenfolge führte dazu, dass Funktionen deaktiviert wurden, die eigentlich nicht hätten deaktiviert werden sollen.
Das Verbinden mit der durchgehenden Fläche einer einzelnen Oberfläche ist fehlgeschlagen
Würde für eine „Stitch-to-Solid“-Operation nur eine einzige Oberfläche verwendet, würde dies auf eine nicht offensichtliche Weise zu Fehlern führen.
Baugruppen
Keine Bilddaten beim Speichern
Bei einigen Arbeitsabläufen wird das Ordnersymbol möglicherweise nicht im Dialogfeld zum Speichern der Baugruppe angezeigt, sondern durch den Text „Keine Bilddaten“ ersetzt.
Objektreferenz
Ein Workflow, der mehrere Konfigurationen umfasst, könnte beim Laden des Modells zu Fehlern führen.
Stückliste
Verschiedene Probleme beim Drag & Drop
Verschiedene Probleme im Zusammenhang mit dem Ziehen von Zellen, Zeilen und Spalten wurden behoben.
Autofit
Ein Problem, das dazu führte, dass die automatische Anpassung manchmal nicht ordnungsgemäß funktionierte, wurde behoben.
Sortieren deaktiviert im Kontextmenü
Ein Problem, das dazu führte, dass die Sortierfunktion manchmal deaktiviert war, wurde behoben.
Stückliste aus einer Baugruppe erstellen – Dialogfeldgröße
Beim Erstellen einer Stückliste aus einem Baugruppen-Arbeitsbereich (Strg+Umschalt+M) würde sich der Stücklisten-Arbeitsbereich in einem sehr kleinen Fenster öffnen.
PDM
Falsche Sprache in den Spaltenüberschriften
Ein bestimmter Arbeitsablauf könnte dazu führen, dass die Kopfzeilen in der falschen Sprache angezeigt werden.
Sheet Metal
Favoriten in den Blechparametern
Im Dialogfeld „Blechparameter“ wurden den Eingabefeldern Favoriten hinzugefügt.
Eine ausgewählte Kante im Flansch könnte ihre Auswahl verlieren
Wenn eine einzelne Kante ausgewählt wurde und der Benutzer auf eine freie Stelle klickt, wird die Kante möglicherweise abgewählt.
Die automatische Gehrungsschnitt könnte ausfallen
Der automatische Gehrungsschnitt funktionierte bei bestimmten Radiuswerten sporadisch nicht richtig.
Verschiedenes
Sich überlappende 2D-Beschränkungssymbole
Der Platzierungsalgorithmus wurde aktualisiert, um zu verhindern, dass sich im Skizzenmodus Beschränkungssymbole überlappen, wenn mehrere davon an einem Knoten vorhanden sind.
Toolbox – Download-Optionen – Bildlaufleiste
Alibre Design stürzt möglicherweise kurz nach der Veröffentlichung als 3D-PDF und dem Schließen der Datei unerwartet ab.
Symbol im Speicherdialog für Tresoreigenschaften
Das Symbol zum Festlegen der Vault-Eigenschaften im Speicherdialog ist falsch
Verschiedene Symbole wurden korrekt eingefügt.
Einige Symbole waren Platzhalter oder falsch gesetzt und wurden nie aktualisiert. Das ist behoben.
Verschiedene Probleme im Zusammenhang mit Dual-Monitor-Setups
Einige Dialoge wurden auf dem einen oder anderen Monitor inkonsistent angezeigt.
„Speichern-Dialog nach Dateityp sortieren“
Ein durch eine Regression verursachter Fehler führte dazu, dass die Sortierung nach Dateityp nicht funktionierte. Jetzt funktioniert sie.
Dialogfeld zum Speichern: Kopieren/Einfügen
Das Kopieren und Einfügen der Zelle „Standort“ wurde wieder aktiviert.
Tooltip im Farb-Dialog
Ein Tooltip wurde hinzugefügt, der den Benutzer darüber informiert, dass Farben per Rechtsklick angepasst werden können.
Mehrere Dialoge öffnen
Ein Problem, das es ermöglichte, mehrere Dialoge für dieselbe Sache zu öffnen, wurde behoben.
An KeyShot senden
Stack-Trace
Wenn KeyShot nicht installiert war, trat statt einer ordentlichen Fehlermeldung ein Stack-Trace auf.
Dialoge zur Paketwiederherstellung
Die mehreren Dialoge zur Wiederherstellung von Paketen können an unterschiedlichen Stellen erscheinen.
Arbeitsbereich beim Start öffnen
Diese Systemoption wurde bisher nicht berücksichtigt. Jetzt wird sie berücksichtigt.
Thumbnail-Cache für höhere Speichergeschwindigkeit über das Netzwerk
Es wurden einige Optimierungen vorgenommen, die das Speichern von Dateien über ein Netzwerk in manchen Fällen beschleunigen sollten.
Spinner und Mausrad
Das Mausrad sollte jetzt die Spinner-Steuerelemente erhöhen oder verringern.
SmartApp könnte Alibre Design blockieren
Ein mit SmartApp zusammenhängendes Problem wurde behoben.
Tab-bezogene Probleme auf Einfügeebene/-punkt
Mehrere tabbezogene Probleme wurden behoben.
Skizzenauswahlfilter
Filter wurden in einigen Fällen nicht berücksichtigt.
Zur Bibliothek hinzufügen – UI-Probleme im Zusammenhang mit Threads
Einige Workflows könnten ein UI-Problem im Zusammenhang mit der Bedrohungsauswahl aufweisen.
API
Erweiterte API
APIs wurden hinzugefügt für: Flächenabbildung, Spiegelung des gesamten Teils, helikale Erhebung, helikaler Schnitt, lineare und kreisförmige Muster von Merkmalen und Topologie sowie neue konstante und variable Verrundung. Problem mit der API für die nach innen gerichtete Schale behoben. Dokumentationsproblem mit dem Parameter für den Entformungswinkel in der Funktion „Erhebung/Schnitt extrudieren“ behoben. Verbesserte Meldungen für Skizzen, die von Teilemerkmalen verwendet werden.
